Używanie zaczepu belki holowniczej (jeżeli jest na wyposażeniu)

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Należy używać tylko cięgna dostarczonego z maszyną lub opcjonalnego cięgna dostępnego u przedstawiciela handlowego firmy John Deere. Nie montować ani nie używać żadnego innego typu zaczepu rolniczego.

Aby uniknąć niepożądanego ruchu do tyłu, wszystkie holowane ładunki muszą być przymocowane do cięgna, a nie do połączenia środkowego lub przegubów.

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzenia! Nie przekraczać maksymalnego dopuszczalnego statycznego obciążenia pionowego belko holowniczej. Z ciężkimi ładunkami należy jeździć powoli.

Maksymalne obciążenie zaczepu rolniczego

Niektóre ciężkie maszyny, takie jak obciążona przyczepa z jedną osią, mogą powodować nadmierne naprężenie belki holowniczej. Naprężenia te w znacznym stopniu zwiększają się przy większej prędkości i nierównym podłożu. Nie wolno przekraczać maksymalnych pionowych obciążeń statycznych podanych w sekcji Specyfikacja.

Demontowanie belki holowniczej

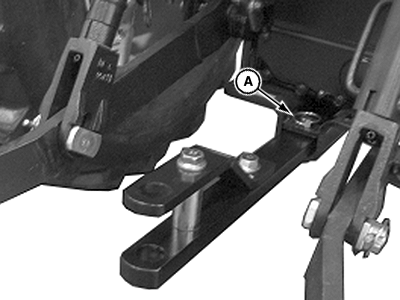

LV18234-UN-12JUL13

A - Zawleczka

1. Wymontować sworzeń szybkoblokujący (A) i przewiercony sworzeń.

2. Wyciągnąć belkę holowniczą ze wspornika maszyny.

Montowanie belki holowniczej

1. Zamontować belkę holowniczą we wsporniku montażowym maszyny.

2. Włożyć przewiercony sworzeń od spodu maszyny. Założyć zawleczkę (A).

Holowanie ładunków

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Droga hamowania wydłuża się ze wzrostem prędkości i masy holowanego osprzętu oraz na pochyłościach. Holowany osprzęt z hamulcami lub bez, który jest za ciężki w stosunku do maszyny lub holowany zbyt szybko, może spowodować utratę kontroli nad pojazdem. Należy uwzględnić masę osprzętu wraz z jego ładunkiem.

Sprawdzić, czy ładunek nie przekracza zalecanego ciężaru. Ciągnik musi być dostatecznie ciężki i posiadać moc i zdolność hamowania odpowiednią dla holowanego ładunku. Należy zachować szczególną ostrożność i zmniejszyć prędkość podczas holowania ładunków na nierównych nawierzchniach, podczas skręcania i na drogach nachylonych.

1. Holowany ładunek należy przyczepiać tylko do zaczepu holowniczego. Zablokować zaczep rolniczy i sworzeń.
2. Założyć łańcuch zabezpieczający na wsporniku zaczepu rolniczego maszyny i holowanym ładunku. Pozostawić tylko luz umożliwiający skręcanie.
3. Przed zjazdem w dół zbocza należy włączyć wystarczająco niski bieg, aby móc kontrolować maszynę bez potrzeby używania hamulca.

Używanie łańcucha zabezpieczającego

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Holowane ładunki należy mocować wyłącznie do belki holowniczej, aby uniknąć niepożądanego przesunięcia do tyłu. Nie wolno używać łańcucha zabezpieczającego do holowania ładunków.

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Przymocować holowany ładunek do belki holowniczej. Łańcuch zabezpieczający został zaprojektowany w sposób pomagający kontrolować holowany ładunek w przypadku gdyby odłączył się z belki holowniczej.

Należy używać łańcucha o wytrzymałości znamionowej większej niż ciężar brutto holowanego ładunku.

Wymienić lub naprawić łańcuch zabezpieczający, jeśli jedno lub więcej ogniw lub złączek jest złamane, rozciągnięte lub uszkodzone.

1.

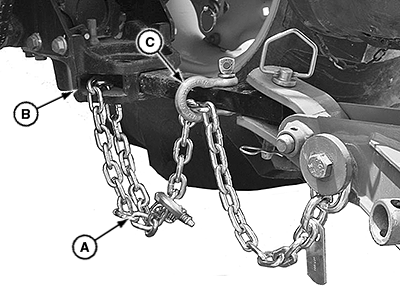

   LV17806-UN-15MAY13

   A - Łańcuch zabezpieczający

   B - Punkt mocowania

   C - Wspornik pośredni

   Przymocować łańcuch zabezpieczający (A) do punktu mocowania (B) i do holowanego ładunku. Pozostawić tylko luz umożliwiający skręcanie.
2. W razie potrzeby zamontować na belce holowniczej dodatkowe wsporniki pośrednie (C) łańcucha, aby zmniejszyć luz łańcucha.
3. Zdjąć łańcuch zabezpieczający i odłożyć w odpowiednie miejsce, gdy nie jest on używany.
