Sprawdzanie poziomu oleju osi przedniej

WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Aby zapewnić dokładny odczyt, odczekać jedną godzinę, aż olej osiądzie, przed sprawdzeniem poziomu. Powtórzyć sprawdzenie poziomu oleju po kilku godzinach pracy.

  1. Zaparkować maszynę w bezpieczny sposób. (Patrz Bezpieczne parkowanie, w sekcji Bezpieczeństwo.) Poczekać co najmniej jedną godzinę, aż maszyna ostygnie.

  2. WAŻNE: Zachować ostrożność, aby uniknąć uszkodzeń! Brud i zanieczyszczenia znajdujące się w oleju mogą uszkodzić skrzynię biegów zintegrowaną z mechanizmem różnicowym. Oczyścić obszar wokół otworu przed wyjęciem bagnetu.

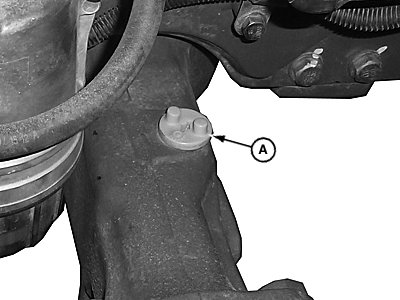

    LV19178
    LV19178-UN-26SEP13

    A - Wskaźnik prętowy

    Odkręcić i wyjąć wskaźnik prętowy (A), umieszczony po prawej stronie osi przedniej.


  3. Wytrzeć do czysta wskaźnik prętowy szmatką. Wsunąć wskaźnik prętowy, ale nie dokręcać. Pozostawić wskaźnik prętowy oparty na górnym gwincie.

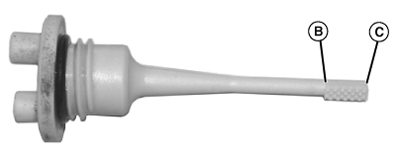

  4. LVAL38331
    LVAL38331-UN-21AUG12

    B - Wysoki poziom oleju

    C - Niski poziom oleju.

    Wyjąć bagnet. Poziom oleju powinien być pomiędzy poziomem wysokim (B) i niskim (C) na bagnecie. Jeśli poziom oleju jest niski:

    1. Dolać zalecany olej przez otwór wlewowy wskaźnika prętowego, aż do uzyskania prawidłowego poziomu oleju.

    2. Założyć wskaźnik prętowy i dokręcić.


  5. Ponownie sprawdzić poziom oleju osi przedniej po kilku pierwszych godzinach pracy.

KN52281,10049D9-53-20130926
