Serwisowanie pasa klimatyzatora — kabina

UWAGA: Zachować ostrożność, aby uniknąć obrażeń! Obracające się części mogą pochwycić palce, luźną odzież lub długie włosy. Przed opuszczeniem stanowiska operatora w celu przeprowadzenia regulacji lub konserwacji maszyny, poczekać na zatrzymanie się silnika i wszystkich poruszających się części.

Wyposażenie: Narzędzie JDG529 lub JDST28 do pomiaru naprężenia pasa.

Sprawdzanie naprężenia paska

1. Zaparkować maszynę w bezpieczny sposób. (Patrz punkt Bezpieczne parkowanie w rozdziale Bezpieczeństwo).

2. Poczekać, aż silnik ostygnie.

3. Podnieść pokrywę komory silnika.

4. Zdjąć prawy panel boczny. (patrz punkt Zdejmowanie i zakładanie paneli bocznych w rozdziale Różne).

5.

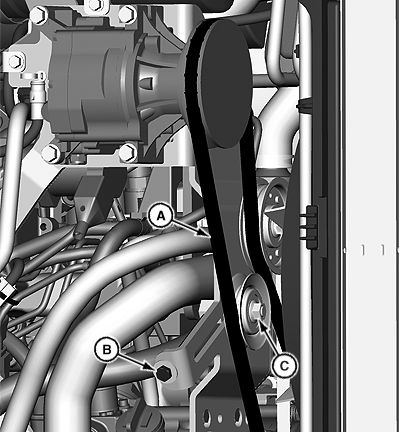

   LV19575-UN-30OCT13

   Zdejmowanie pasa

   A - Pas

   B - Śruba regulacyjna

   C - Nakrętka koła pasowego regulacyjnego

   Zastosować umiarkowany nacisk kciuka na pas (A) w połowie odległości pomiędzy kołami pasowymi lub użyć narzędzia do regulacji naprężenia.

---




6. Wyregulować naprężenie pasa zgodnie ze specyfikacją.

   Pozycja	Wielkość pomiarowa	Specyfikacja
   Naprężenie pasa	Siła	75 lb (lub 334 N)
   Ugięcie pasa	Nacisk do wewnątrz	9 mm (3/8 in.)

Regulacja naprężenia paska

1. Poluzować nakrętkę koła pasowego regulacyjnego (C).

2. Obrócić śrubę regulacyjną (B) w kierunku ruchu wskazówek zegara, aby naprężyć i w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować pas klimatyzatora.

3. Wyregulować naprężenie pasa zgodnie ze specyfikacją.

4. Dokręcić nakrętkę koła pasowego regulacyjnego (C).

5. Ponownie sprawdzić naprężenie pasa.

6. Założyć prawy panel boczny.

7. Obniżyć pokrywę silnika.

Wymiana paska

WSKAZÓWKA: Należy wymienić pas klimatyzatora, jeśli jest zużyty, uszkodzony lub rozciągnięty.

1. Zaparkować maszynę w bezpieczny sposób. (Patrz punkt Bezpieczne parkowanie w rozdziale Bezpieczeństwo).

2. Poczekać, aż silnik ostygnie.

3. Podnieść pokrywę komory silnika.

4. Zdjąć prawy panel boczny.

5. Poluzować nakrętkę koła pasowego regulacyjnego (C).

6. Poluzować śrubę regulacyjną (B), aby zmniejszyć naprężenie pasa.

7. Zdjąć pasek z koła pasowego sprężarki klimatyzatora, koła pasowego napinającego i z koła pasowego wału korbowego.

8. Założyć nowy pas, postępując w kolejności odwrotnej do demontażu.


   LV19590-UN-30OCT13

   Prowadzenie pasa

   Prowadzenie pasa
   1	Koło pasowe sprężarki klimatyzatora
   2	Koło pasowe napinające
   3	Koło pasowe wału korbowego
   4	Koło pasowe regulacyjne

   WSKAZÓWKA: W razie potrzeby można poluzować śrubę koła pasowego napinającego, a koło wsunąć głębiej w otwór. Po ułożeniu pasa na kołach pasowych należy pociągnąć koło pasowe napinające na zewnątrz i dokręcić nakrętkę.

---




9. Sprawdzić naprężenie pasa (patrz Regulacja naprężenia pasa w tym rozdziale).

10. Założyć prawy panel boczny.

11. Obniżyć pokrywę silnika.
