Używanie panelu wskaźników

LV17507-UN-29APR13

LV17524-UN-29APR13

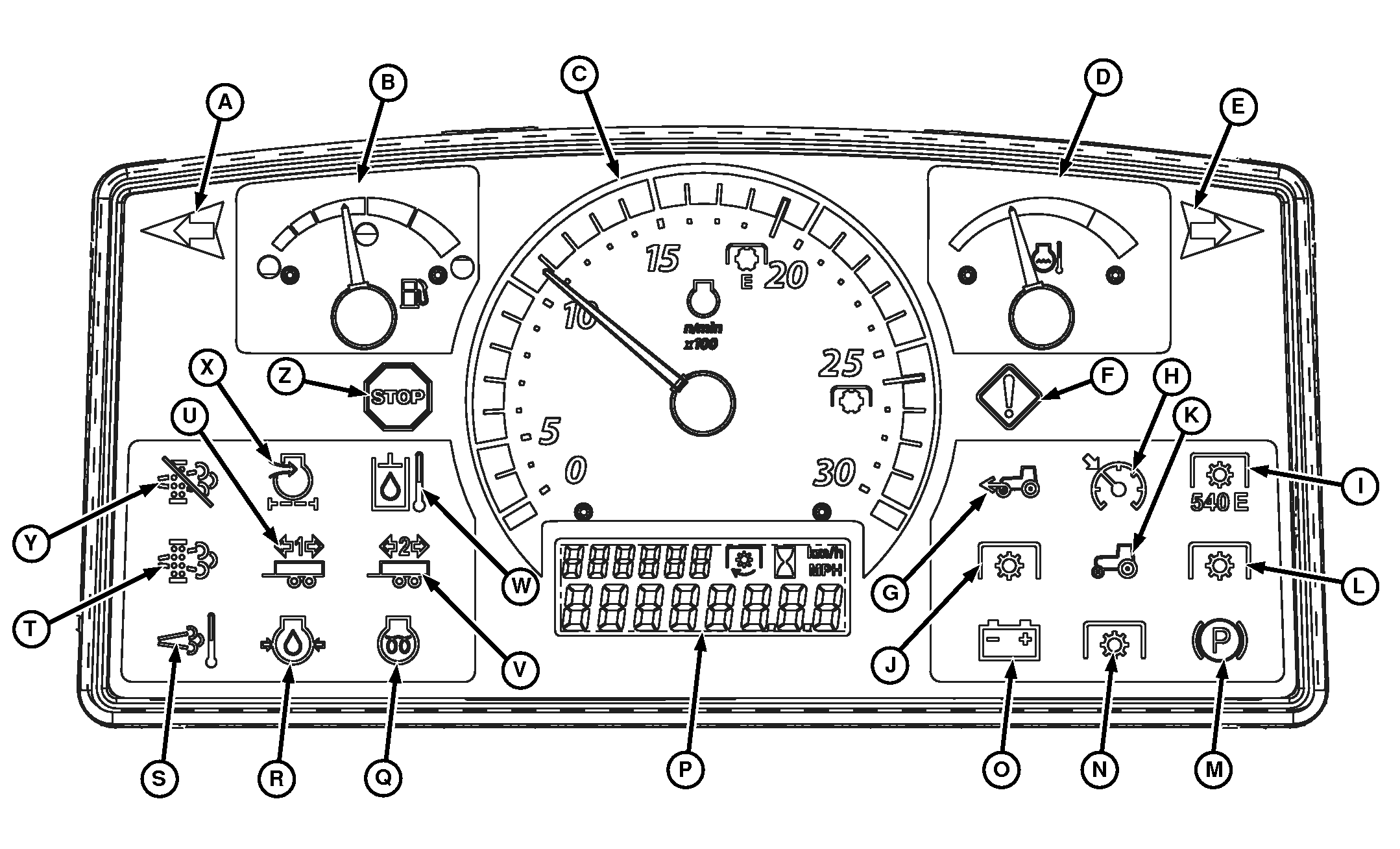

B - Wskaźnik poziomu paliwa — Pokazuje poziom paliwa pozostałego w zbiorniku.

C - Obrotomierz - Pokazuje prędkość silnika. Prędkość obrotowa silnika w setkach. Przykład: Jeżeli wskazówka wskazuje wartość równą 20, to prędkość obrotowa silnika wynosi 2000 obr./min.

Pozycja	Wielkość pomiarowa	Specyfikacja
Jałowe obroty silnika
Niskie jałowe	Prędkość obrotowa	950 ± 50 obr./min
Nominalne	Prędkość obrotowa	2600 ±25 obr./min
Wysokie jałowe	Prędkość obrotowa	2800 ± 50 obr./min

D — wskaźnik temperatury płynu chłodzącego — informuje o temperaturze w układzie chłodzenia. Kiedy wskaźnik sięga czerwonego pola, silnik ulega przegrzaniu.

Jeśli silnik jest przegrzany, natychmiast odciążyć maszynę. Zmniejszyć obroty silnika do jałowych i pozwolić silnikowi ostygnąć. ZATRZYMAĆ silnik. Sprawdzić poziom płynu chłodzącego w zbiorniku wyrównawczym oraz czy przepływ powietrza do chłodnicy nie jest zablokowany. Jeśli poziom płynu chłodzącego jest prawidłowy, a wskazówka pozostaje w czerwonym zakresie po oczyszczeniu kratki, zatrzymać silnik.

E - Kontrolka prawego kierunkowskazu/światła awaryjnego — Błyska zarówno przy używaniu lewego kierunkowskazu, jak i przy włączeniu świateł awaryjnych.

F — Kontrolka usterki system — Świeci w przypadku wystąpienia usterki (sprawdzić komunikat o błędzie na wyświetlaczu informacyjnym). W razie potrzeby zlecić diagnostykę pojazdu przedstawicielowi handlowemu firmy John Deere.

G - Kontrolka napędu na przednie koła — Zapala się po włączeniu MFWD.

H — Kontrolka tempomatu — Zapala się po włączeniu tempomatu (jeżeli jest na wyposażeniu).

I - Tylny WOM 540E — Nie używany.

J – kontrolka przedniego WOM – zapala się po włączeniu przedniego WOM (jeżeli jest na wyposażeniu).

K – kontrolka tylnego WOM – zapala się po włączeniu tylnego WOM.

L – kontrolka tylnego WOM – zapala się po włączeniu tylnego WOM.

M - Kontrolka hamulca postojowego — zapala się, gdy stacyjka jest w położeniu pracy i włączony jest hamulec postojowy.

N – kontrolka środkowego WOM – zapala się po włączeniu środkowego WOM.

O – Kontrolka ładowania alternatora/akumulatora – zapala się, gdy stacyjka jest w położeniu pracy i silnik nie pracuje. Jeśli ta kontrolka zapala się przy pracującym silniku, alternator nie ładuje akumulatora. Przesunąć ręczną dźwignię przepustnicy w pozycję całkowicie otwartą. Jeśli kontrolka pali się nadal, zatrzymać silnik.

P - Wyświetlacz danych — Wyświetla prędkościomierz, licznik godzinowy, godziny pracy WOM, prędkość WOM i kod diagnozy problemu w razie wystąpienia błędu.

Q - Kontrolka świec żarowych silnika — Zapala się gdy kluczy stacyjki jest w położeniu ON. Świece żarowe są wzbudzane przy każdym włączeniu rozrusznika.

R – Kontrolka ciśnienia oleju silnikowego – zapala się, gdy kluczyk stacyjki jest w położeniu pracy i silnik nie pracuje. Jeśli ta kontrolka zapala się przy pracującym silniku, ciśnienie oleju silnikowego jest za niskie. ZATRZYMAĆ silnik.

S - Wskaźnik wysokiej temperatury w układzie wydechowym — Nie używany

T - Kontrolka oczyszczania filtra spalin — Nie używana

U – kontrolka przyczepy 1 – Błyska po włączeniu kierunkowskazu przyczepy lub włączeniu świateł ostrzegawczych przyczepy (jeżeli jest na wyposażeniu).

V - kontrolka przyczepy 2 – Błyska po włączeniu kierunkowskazu przyczepy lub włączeniu świateł ostrzegawczych przyczepy (jeżeli są na wyposażeniu).

W — Kontrolka temperatury oleju hydraulicznego — Nie używana

X - Kontrolka zapchania filtra powietrza w silniku — Świeci, gdy wkład filtra powietrza jest zapchany (oczyścić lub wymienić wkład). W razie potrzeby zlecić diagnostykę pojazdu przedstawicielowi handlowemu firmy John Deere.

Y - Kontrolka wyłączenia filtra spalin — Nie używany

Z - Kontrolka zatrzymania — Świeci w przypadku wystąpienia poważnej usterki. Należy NATYCHMIAST WYŁĄCZYĆ silnik i znaleźć przyczynę usterki (sprawdzić komunikat o błędzie na wyświetlaczu informacyjnym). W razie potrzeby zlecić diagnostykę pojazdu przedstawicielowi handlowemu John Deere.

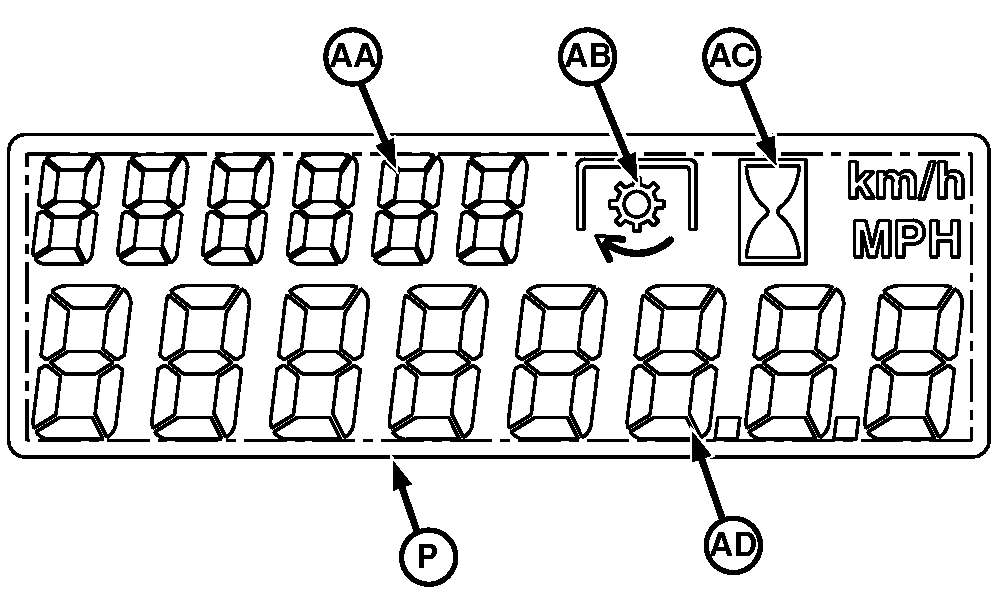

AA - Wyświetlacz danych o pojeździe — Pokazuje informacje o prędkości kół pojazdu, godzinach pracy silnika, obrotach WOM i kodach diagnostycznych.

AB - Ikonka WOM — Podświetla się kiedy WOM pracuje wyświetlając jednocześnie obroty WOM na wyświetlaczu danych o pojeździe.

AC - Ikonka licznika godzinowego — Świeci się gdy godziny pracy są pokazywane na wyświetlaczu danych o pojeździe.

AD - Wyświetlacz danych o pojeździe — Pokazuje informacje o prędkości kół pojazdu, godzinach pracy silnika, obrotach WOM i kodach diagnostycznych.
