Używanie tylnego i środkowego WOM (operator na fotelu)

WAŻNE: Używać sprzętu zawieszanego z tyłu, dostosowanego nominalnie do 540 obr/min. Nie wolno używać środkowego i tylnego WOM powyżej 540 obr./min na tachometrze.

WSKAZÓWKA: Środkowy WOM działa tylko, gdy operator jest na siedzisku.


Włączanie WOM

  1. Usiąść w fotelu operatora.

  2. Włączyć hamulec postojowy.

  3. Przesunąć dźwignię przełączania zakresów przekładni w położenie N (neutralne).

  4. WSKAZÓWKA: Rozrusznik nie będzie obracać silnika, jeśli gałka przełącznika WOM jest w położeniu włączenia.

    Jeśli operator opuści siedzisko przy pracującym silniku i włączonym środkowym WOM, układ blokady bezpieczeństwa wyłączy silnik i wszystkie narzędzia.

    Uruchomić silnik.

  5. Ustawić prędkość obrotową silnika na wartość 1500 obr./min lub mniejszą.

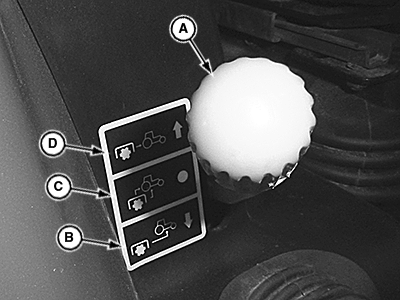

  6. LV17884
    LV17884-UN-21OCT13

    Układ wyboru WOM OOS

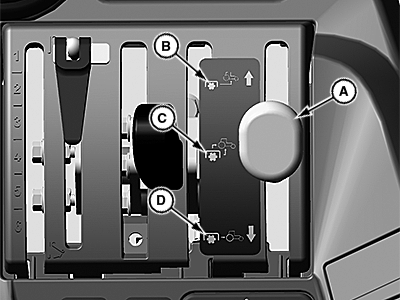

    LV17885
    LV17885-UN-28MAY13

    Układ wyboru WOM w kabinie

    Przestawić dźwignię WOM (A) na wybrane położenie.

    • Dźwignia wyboru (A)
    • Położenie (B) - tylko środkowy WOM.
    • Położenie (C) – środkowe i tylne położenie WOM.
    • Położenie (D) — tylko tylny WOM.

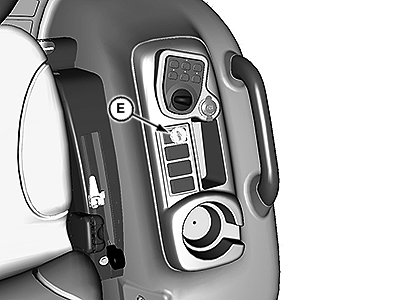

  7. LV17557
    LV17557-UN-30MAY13

    E - Pokrętło przełącznika WOM

    Pociągnąć do góry gałkę przełącznika WOM (E) w położenie włączenia.


    • Po włączeniu WOM zaświeci się kontrolka włączonego WOM na panelu wskaźników.

    Przesunąć ręczną dźwignię przepustnicy silnika do przodu na prędkość odpowiednią dla używanego osprzętu.


Używanie przełącznika opcji cofania osprzętu (RIO)

WSKAZÓWKA: Jeżeli maszyna jest wyposażona w opcjonalną funkcję RIO, środkowy WOM może działać, gdy maszyna jedzie do tyłu przy włączonej funkcji RIO. Przełącznik RIO działa tylko wtedy, gdy operator znajduje się na fotelu.

  1. Usiąść w fotelu operatora.

  2. Pociągnąć przełącznik RIO (E) w górę w położenie włączenia.

  3. Nacisnąć pedał jazdy do tyłu

    WSKAZÓWKA: Należy przytrzymać przełącznik WOM do momentu gdy ciągnik się zatrzyma lub zostanie wykryty ruch do przodu.


Wyłączanie WOM

  1. Ustawić niskie jałowe obroty silnika.

  2. Popchnąć gałkę przełącznika WOM w dół w położenie wyłączenia.

KN52281,1004A67-53-20140404
