Używanie tylnego WOM (operator poza fotelem)

WAŻNE: Używać sprzętu zawieszanego z tyłu, dostosowanego nominalnie do 540 obr/min. Nie pracować ze środkowym lub tylnym WOM powyżej znaku 540 obr/min na obrotomierzu.

WSKAZÓWKA: Środkowy WOM działa tylko, gdy operator jest na siedzisku.

Włączanie WOM

1. Usiąść na siedzisku operatora.

2. Zaciągnąć hamulec postojowy.

3. Przesunąć dźwignię przełączania zakresów przekładni w położenie N (neutralne).

4. WSKAZÓWKA: Rozrusznik nie będzie obracać silnika, jeśli gałka przełącznika WOM jest w położeniu włączenia.

   Jeśli operator opuści siedzisko przy pracującym silniku i włączonym środkowym WOM, układ blokady bezpieczeństwa wyłączy silnik i wszystkie narzędzia.

   Uruchomić silnik.

5. Ustawić prędkość obrotową silnika na wartość 1500 obr./min lub mniejszą.

6.

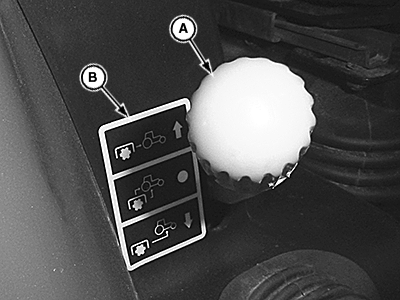

   LV17886-UN-28MAY13

   Dźwignia WOM OOS

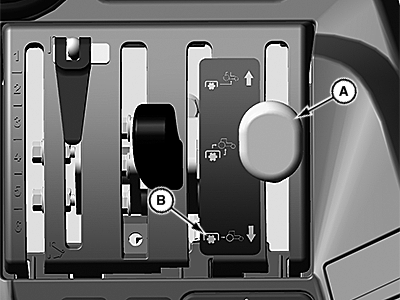

   LV17887-UN-28MAY13

   Dźwignia WOM w kabinie

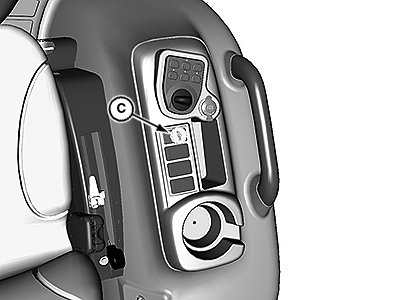

   LV17915-UN-30MAY13

   A - Dźwignia wyboru WOM

   B - Położenie tylne WOM

   C - Pokrętło przełącznika WOM

   Ustawić dźwignię wyboru WOM (A) w położeniu tylny WOM (B).

---




7. Zejść z fotela operatora.

8. Pociągnąć do góry pokrętło przełącznika WOM (C) w położenie włączenia.

9. • Po włączeniu WOM zaświeci się kontrolka włączonego WOM na panelu wskaźników.



   Przesunąć ręczną dźwignię przepustnicy silnika do przodu na prędkość odpowiednią dla używanego osprzętu.

10. Zejść z fotela.

Wyłączanie WOM

1. Ustawić niskie jałowe obroty silnika.

2. Wcisnąć pokrętło przełącznika WOM w dół do położenia wyłączonego.
