Trzypunktowy układ zawieszenia (jeśli znajduje się na wyposażeniu)

Montaż ramy A (Wyłącznie 1 kategorii)

1.

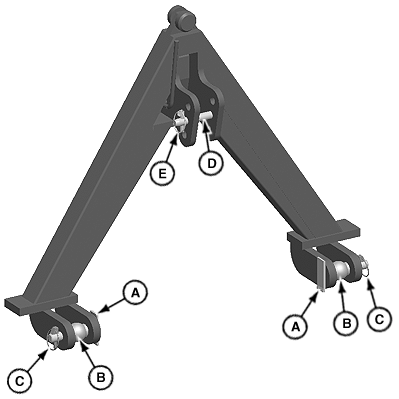

   LV19394-UN-18OCT13

   A - Sworznie podnośnika

   B - Kulka

   C - Przetyczka z pierścieniem

   D - Sworzeń zawiasy

   E - Przetyczka z pierścieniem

   Zamontować sworznie podnośnika (A) w ramie za pomocą kulki (B) i zabezpieczyć przetyczkami z pierścieniem (C).

---




2. Zamontować sworzeń zawiasu (D) w środkowym otworze ramy i zabezpieczyć go przetyczką z pierścieniem (E).

Montaż ramy A (Kategoria 1)

1.

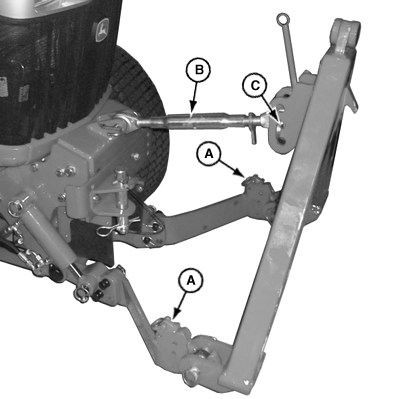

   LV19395-UN-18OCT13

   Przedstawiono ramę A kategorii 1

   A - Blokada ramienia podnośnika

   B - Cięgło górne

   C - Sworzeń zawiasy

   Zamontować ramę A w mocowaniach ramienia podnoszącego w sposób pokazany na rysunku. Upewnić się, że blokady ramienia podnośnika (A) są w pełni włączone.

---




2. Zamocować środkowe cięgło przedniego układu zawieszenia (B) w ramie A za pomocą sworznia zawiasu (C) oraz przetyczki z pierścieniem.

Montaż ramy A (Kategoria 0)

1. Zamontować ramę A w ramionach podnoszących wkładając sworzeń zawiasu w kulkę ramienia podnoszącego i sprzęg ramy A. Zabezpieczyć przetyczką z pierścieniem.

2. Zamocować środkowe cięgło przedniego układu zawieszenia w ramie A za pomocą sworznia zawiasu oraz przetyczki z pierścieniem.

Korzystanie z funkcji regulacji prędkości opuszczania

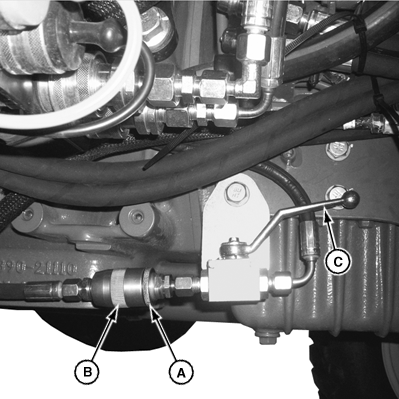

LV19396-UN-18OCT13

A - Przeciwnakrętka

B - Korpus zaworu

C - Zawór

Korzystanie z funkcji blokady pozycji transportowej

Aby ustawić zacisk w zablokowanym położeniu transportowym, należy w pełni unieść zacisk i obrócić zawór (C) do pozycji zablokowanej.

Podnoszenie i opuszczanie układu zawieszenia

1. Upewnić się, że układ zawieszenia nie jest zablokowany w pozycji transportowej.

2. Przeczytać instrukcje dotyczące obsługi zaworu SCV oraz blokady zaworu SCV dołączone do instrukcji obsługi ciągnika.

3. Przesunąć dźwignię zaworu SCV:

   • Aby podnieść zawieszenie, należy przesunąć dźwignię do tyłu.
   • Aby obniżyć zawieszenie, należy przesunąć dźwignię do przodu.



Używanie zaczepu w miejscu przechowywania

Przedni zaczep musi pozostać zamontowany na ciągniku w trakcie użytkowania ładowarki.

Aby użytkować ładowarkę z zamontowanym przednim zaczepem należy:

1. WSKAZÓWKA: Aby zamontować zaczep na ciągniku, należy zdemontować osłonę maski ładowarki. Aby użytkować ładowarkę z przednim zaczepem, należy zamontować zestaw zgodności ładowarki/zaczepu.

   Umieścić zacisk w pozycji przechowywania, patrz rozdział Demontaż i przechowywanie.

2. Zdemontować hydrauliczne przewody elastyczne przedniego zaczepu z środkowych złączek SCV i zabezpieczyć.

3. Podłączyć ładowarkę zgodnie z instrukcją działania ładowarki.

Montaż dodatkowego osprzętu na przednim układzie zawieszenia z ramą A

1. Upewnić się, że przewody hydrauliczne osprzętu (jeśli są częścią osprzętu) nie zawadzają.

2.

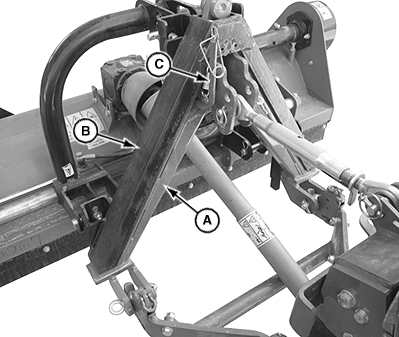

   LV19397-UN-22OCT13

   A - Rama A

   B - Narzędzie

   C - Zacisk blokujący

   Powoli podjechać ciągnikiem do przodu i ustawić ramę A (A) równo ze sprzęgiem osprzętu (B).

---




3. Podnieść układ zawieszenia tak, aby móc zamontować ramę A na sprzęgu.

4. Upewnić się, że zacisk blokujący (C) jest w pełni dociśnięty.

Demontaż i przechowywanie

Używanie zaczepu w miejscu przechowywania

Przedni zaczep może pozostać zamontowany na ciągniku gdy ciągnik nie jest użytkowany. Przedni zaczep należy przenieść do położenia przechowywania w momencie gdy nie jest używany lub jest używany z przednią ładowarką.

Aby zmienić położenie przedniego zaczepu do położenia przechowywania:

1. Podnieść zaczep do najwyższej pozycji podnoszenia.

2. Przenieść zawór kulkowy do zablokowanego położenia transportowego.

3. Zdemontować Ramę A jeżeli została zamontowana.

4.

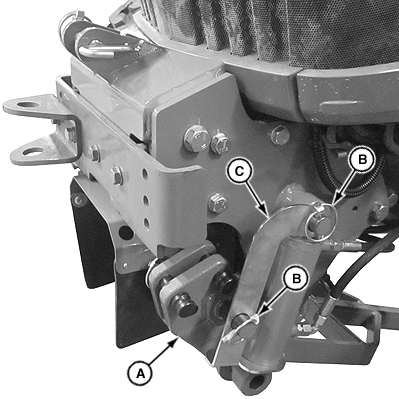

   LV19398-UN-18OCT13

   A - Rama podnośnika

   B - Zaciski sprężynowe

   C - Wsporniki

   Zdemontować ramiona podnoszące z ramy podnośnika (A) i środkowe złącze z ciągnika, a następnie odłożyć do wykorzystania w przyszłości.

---




5. Zdemontować prawe i lewe zaciski sprężynowe siłownika (B) z przycisków siłownika ramy podnośnika i przycisków siłownika ramy zacisku.

6. Obrócić ramę podnośnika (A) w górę i zabezpieczyć przy pomocy lewych i prawych wsporników przechowywania zacisku (C).

7. Wymienić lewe i prawe zaciski sprężynowe siłownika (B).
