Używanie dźwigni blokującej podwójny zawór selektywnego sterowania (SCV)

Ciągnik bez kabiny

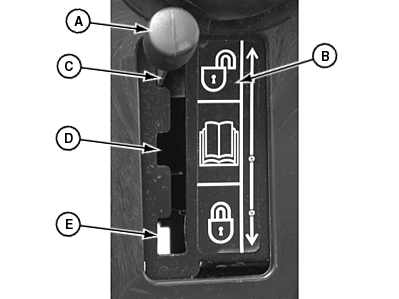

LV17736-UN-09MAY13

A - Dźwignia blokady zaworów hydrauliki zewnętrznej

B - Etykieta dźwigni blokującej

C - Górne położenie

D - Środkowe położenie

E - Dolne położenie

Dźwignia blokująca (A) zawór selektywnego sterowania (SCV) pozwala operatorowi na kontrolowanie sposobu, w jaki porusza się dźwignia podwójnego zaworu SCV, w zależności od potrzeb danej operacji lub sytuacji. Działanie dźwigni blokującej jest pokazane na etykiecie dźwigni blokującej (B).

• Aby umożliwić ruch dźwigni podwójnego zaworu SCV we wszystkich kierunkach, należy przesunąć dźwignię blokującą do górnego położenia (C). Działanie podwójnego zaworu SCV jest całkowicie odblokowane.
• Aby uniemożliwić włączanie się funkcji regen (regeneracji) podwójnego zaworu SCV, należy przesunąć dźwignię blokującą do położenia środkowego (D). Pozycja ta jest zalecana w przypadku wszystkich osprzętów z wyjątkiem przedniej ładowarki. Łyżki ładowarki są opróżniane znacznie szybciej, gdy funkcja regen jest włączona. Funkcja regen jest dostępna tylko wówczas, gdy dźwignia blokująca znajduje się w górnym położeniu C.
• Aby uniemożliwić ruch dźwigni podwójnego zaworu SCV we wszystkich kierunkach, należy przesunąć dźwignię blokującą do dolnego położenia (E). Działanie podwójnego zaworu SCV jest całkowicie zablokowane.

Blokada dźwigni zaworu selektywnego sterowania (SCV) — wersja z kabiną

Blokada dźwigni zaworu SCV (A) umożliwia operatorowi sterowanie rodzajem ruchu podwójnej dźwigni SCV niezbędnym do wykonania określonego działania lub niezbędnym w danej sytuacji.

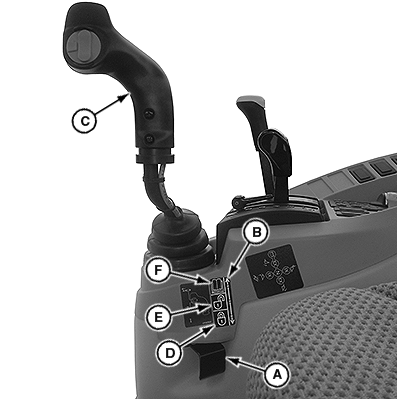

LV21964-UN-28MAY14

Dźwignia zaworu SCV przedstawiona z opcjonalnym przełącznikiem sterowania zaworem SCV tylnego wyjścia.

A - Dźwignia blokady zaworów hydrauliki zewnętrznej

B - Etykieta dźwigni blokującej

C - Dźwignia zaworu hydrauliki zewnętrznej

D - Dolne położenie

E - Położenie środkowe

F - Górne położenie

• Aby uniemożliwić ruch dźwigni podwójnego zaworu SCV we wszystkich kierunkach, należy upewnić się, że dźwignia zaworu SCV (C) znajduje się w położeniu środkowym, a następnie przesunąć dźwignię blokującą maksymalnie do położenia dolnego (D) w sposób pokazany na etykiecie dźwigni blokującej. Działanie podwójnego zaworu SCV jest całkowicie zablokowane.
• Aby umożliwić ruch dźwigni podwójnego zaworu SCV we wszystkich kierunkach, należy przesunąć dźwignię blokującą do położenia środkowego (E). Działanie podwójnego zaworu SCV jest całkowicie odblokowane.
• Aby uniemożliwić włączanie się funkcji regen (regeneracji) podwójnego zaworu SCV, należy pchnąć dźwignię blokującą maksymalnie do położenia górnego (F). Pozycja ta jest zalecana w przypadku wszystkich osprzętów z wyjątkiem przedniej ładowarki. Łyżki ładowarki są opróżniane znacznie szybciej, gdy funkcja regen jest włączona.

WSKAZÓWKA: Po długotrwałym użytkowaniu może wystąpić konieczność regulacji linki dźwigni podwójnego zaworu SCV, aby możliwe było jego blokowanie.
