Connecting Hydraulic Hoses

1. Disconnect tractor pressure hose from tractor pressure return hose.

2. Connect tractor sump return hose male quick-disconnect coupler (A) with yellow ring to backhoe sump return hose female quick-disconnect coupler (B) with yellow ring.

3. Connect tractor pressure hose female quick-disconnect coupler (C) to backhoe pressure hose male quick-disconnect coupler (D).

4. Connect tractor pressure return hose male quick-disconnect coupler (E) to backhoe pressure return hose female quick-disconnect coupler (F).

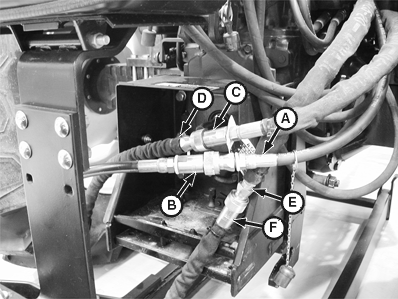

LV5823


A-Tractor Sump Return Hose Male Quick-Disconnect Coupler
B-Backhoe Sump Return Hose Female Quick-Disconnect Coupler
C-Tractor Pressure Hose Female Quick-Disconnect Coupler
D-Backhoe Pressure Hose Male Quick-Disconnect Coupler
E-Tractor Pressure Return Hose Quick-Disconnect Coupler
F-Backhoe Pressure Return Hose Quick-Disconnect Coupler
