Connecting Hydraulic Hoses

1. With engine off, and L-pins installed on backhoe weldment, cycle rockshaft position control lever to relieve all pressure on rockshaft.

2. Disconnect rockshaft pressure hose (A) from female quick-disconnect coupler (B) on Power Beyond manifold. Lay rockshaft pressure hose aside in frame.

3. Remove dust cover (C) from return-to-tank male quick-disconnect coupler (D).

4. Connect backhoe hydraulic lines to tractor Power Beyond quick-disconnect couplers as follows:

  • Backhoe female quick-disconnect coupler (return hose), to Power Beyond male quick-disconnect coupler (D) (return-to-tank).
  • Backhoe male quick-disconnect coupler (pressure hose) to Power Beyond female quick-disconnect coupler (B).

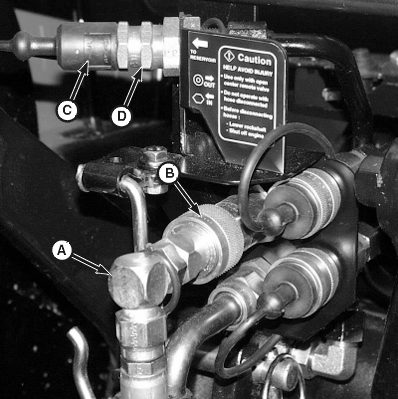

LV5587


A-Rockshaft Pressure Hose
B-Female Quick-Disconnect Coupler
C-Dust Cover
D-Male Quick-Disconnect Coupler

OUO1085,00002C7 -19-17NOV00-1/1
