Ajuste da Convergência - Eixo de TDM

1. Certifique-se de que o eixo esteja centralizado.

2. Afrouxe a porca do grampo (A) na haste de ligação direita e esquerda.

3. Gire a haste do cilindro de direção (B) conforme necessário para obter a convergência ou divergência menor do que a especificação. Cada 1/8 de volta é igual a 4 mm (3/16 in.) de alteração aproximadamente.

Especificação

Convergência ou Divergência Máximas -Distância

3 mm

(1/8 in.)

4. Aperte cada porca de acordo com as especificações.

Especificação

Porca do Grampo da Haste de Ligação -Torque

75 N·m

(55 lb-ft)

NOTA: As roscas do parafuso do grampo devem estar apontadas para a dianteira do trator.

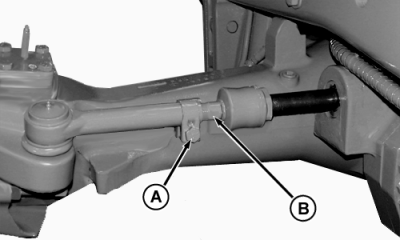

A-Porca do Grampo
B-Haste do Cilindro da Direção
