Utilizar as Saídas Elétricas

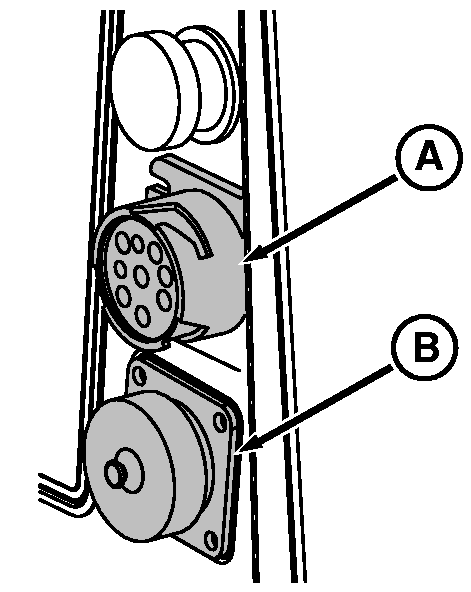

IMPORTANTE: A saída de diagnóstico (A) deve ser utilizada somente pelo seu concessionário John Deere. Outros usos podem danificar os componentes eletrônicos do trator.

A saída de 12 V (B) é usada pare se conectar equipamento auxiliar.

O pino (C) fornece energia através da chave, para o pino (D) fornece energia da bateria (quente) e o pino (E) é o terra. Use as instruções de instalação do equipamento auxiliar ou consulte seu concessionário John Deere.

NOTA: Cada saída é protegida por um fusível de 30 A.

A-Saída Diagnóstica
B-Saída Acessória
C-Circuito de Energia com Interruptor
D-Circuito da Bateria
E-Terra
