Ajuste da Vazão do Cilindro ou Operação do Motor (Apenas VCR de Luxo)

CUIDADO: A velocidade excessiva de operação pode causar lesões ou danos à máquina.

NOTA: Se o manípulo da válvula de dosagem estiver difícil de girar, verifique se há o acúmulo de sujeira embaixo do manípulo.

Ajuste a vazão de operação girando o botão da válvula dosadora (A).

• Sentido anti-horário-Aumenta a taxa
• Sentido horário-Diminuiu a taxa

NOTA: Pode ser necessária a redução da vazão de óleo com alguns implementos se o detente cair antes do final do ciclo.

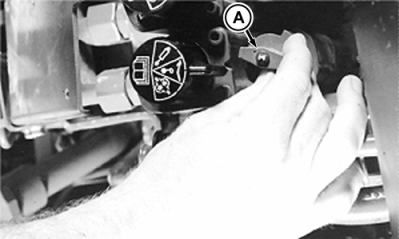

A-Botão da Válvula Dosadora

BB92646,00000BC -54-25OCT05-1/1
