Troca do Semi-Eixo da TDP Reversível-Padrão

causym CUIDADO: Evite lesões pessoais. O eixo da TDP pode estar quente da operação. Deixe o eixo esfriar antes de trocá-lo.

IMPORTANTE: Os implementos podem ser operador a 540 rpm somente se a entrada de energia não exceder 56 kW (75 hp). A operação da TDP a rotações mais baixas sob carga pesada pode danificar a TDP.

NOTA: O eixo curto de 1000 rpm possui 21 estrias para cargas pesadas da TDP. O eixo curto de 540 rpm possui 6 estrias para cargas que precisem de menos de 56 kW da TDP (75 hp).

1. Gire as extremidades do anel elástico para alinhar com a superfície plana do eixo curto da TDP.

2. Retire o anel elástico (A) e pressione o eixo para fora (B).

3. Limpe completamente o eixo curto. Passe a graxa HD Non-Clay da John Deere nas estrias.

IMPORTANTE: Evite danificar a TDP. Limpe totalmente (C) o orifício quando instalar o eixo da TDP para o uso de 1.000 rpm.

4. Instale o eixo no alojamento da TDP.

Eixo de 540 rpm -Gire o eixo para trás e para frente durante a instalação para garantir que o eixo esteja corretamente assentado no alojamento, continue empurrando o eixo para dentro durante a instalação do anel elástico.

Eixo de 1.000 rpm -Gire o eixo para frente e para trás durante a instalação até que o acionamento seja percebido.

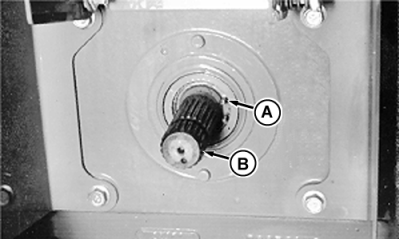

RW21879A

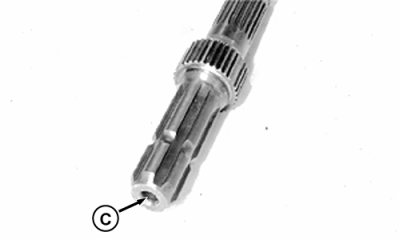

RW21883A


A-Anel de Retenção
B-Universal
C-Diâmetro interno

BB92646,00000BE -54-20MAR07-1/2

NOTA: O eixo estará adequadamente engatado quando o eixo girar com grande esforço.

5. Instale o anel elástico no sulco para reter o eixo curto da TDP. Alinha as extremidades do anel com a superfície plana do eixo.

IMPORTANTE: Selecione o modo 540 ou 1000 rpm depois de trocar o eixo da TDP.

6. Selecione o modo do eixo da TDP correto. (Consulte o MODO DE POSIÇÃO DA ALAVANCA DA TDP TRASEIRA (SE EQUIPADA) nesta seção.)

BB92646,00000BE -54-20MAR07-2/2
