Medição da Patinagem das Rodas (Manualmente)

NOTA: Os tratores equipados com unidade opcional de radar podem determinar automaticamente a porcentagem de patinagem das rodas. O radar deve ser calibrado corretamente. (Consulte a seção CommandCenter.)

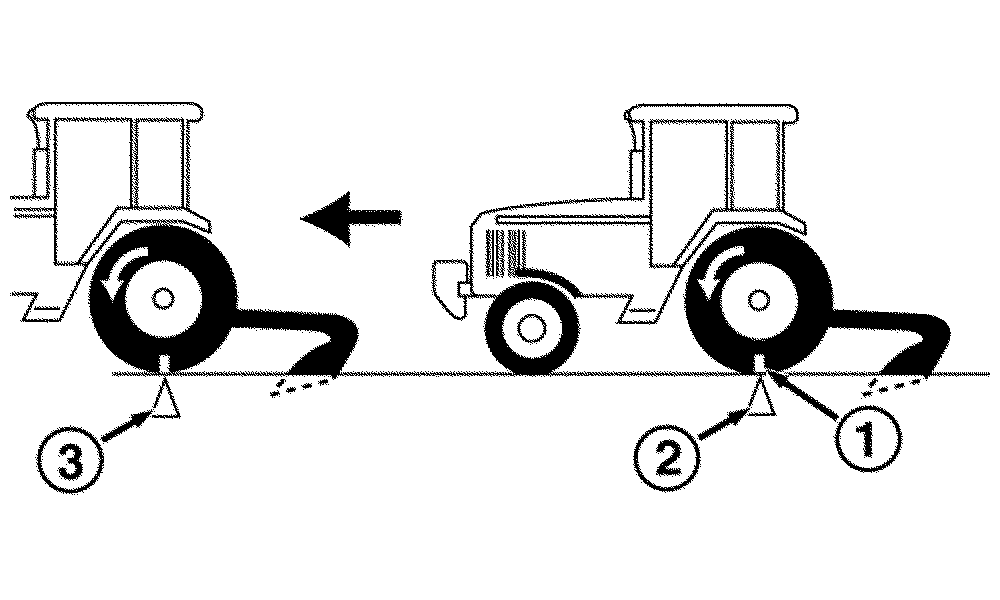

1. Marque um pneu traseiro.

2. Marque um ponto de partida no solo com o trator em movimento e o implemento abaixado no solo.

3. Seguir o tractor e marcar novamente o solo no local onde o pneu marcado completar 10 rotações completas.

4. Repita o procedimento com o implemento elevado na mesma velocidade de trabalho. Conte as rotações entre as mesmas duas marcas.

5. Utilize a segunda contagem e a tabela para determinar a patinagem.

NOTA: A patinagem ideal é de 8-12%.

6. Regule o lastro ou a carga para proporcionar a patinagem correta.

RW26776
RW26777

BB92646,00000BF -54-25OCT05-1/2

NOTA: A potência disponível é muito menor quando a patinagem das rodas cai para abaixo da porcentagem mínima.

Tabela de Patinagem das Rodas
Rotações da Roda
(Etapa 4)		 % da Patinagem Resultado
10   Retire o Lastro
9-1/2 5 Retire o Lastro

9 10 Lastro Correto

8-1/2 15 Adicione Lastro

8 20 Adicione Lastro
7-1/2 25 Adicione Lastro
7 30 Adicione Lastro



BB92646,00000BF -54-25OCT05-2/2
