Valores de Torque de Parafusos Métricos

TS1670

DX,TORQ2 -54-24MAR09-1/2

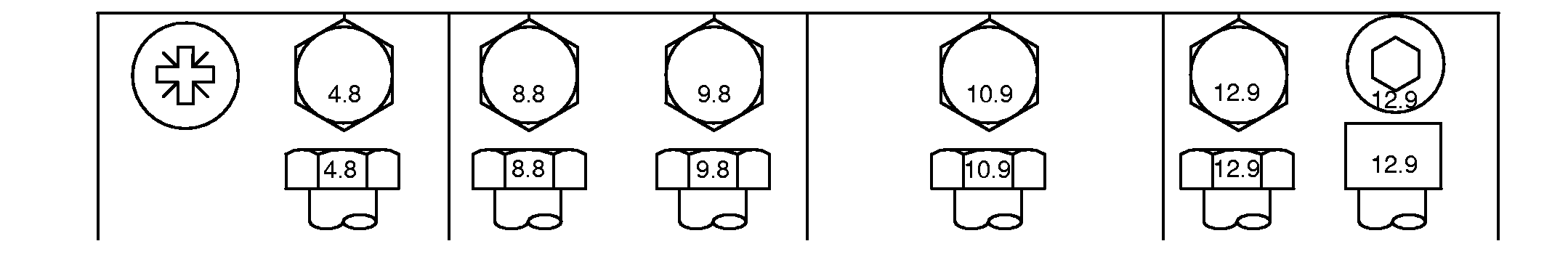

Parafuso ou Classe 4.8 Classe 8.8 ou 9.8 Classe 10.9 Classe 12.9
Parafuso Lubrificadoa Secob Lubrificadoa Secob Lubrificadoa Secob Lubrificadoa Secob
Tamanho Nm lb-in Nm lb-in Nm lb-in Nm lb-in Nm lb-in Nm lb-in Nm lb-in Nm lb-in
M6 4.7 42 6 53 8.9 79 11.3 100 13 115 16.5 146 15.5 137 19.5 172
                  Nm lb-ft Nm lb-ft Nm lb-ft Nm lb-ft
M8 11.5 102 14.5 128 22 194 27.5 243 32 23.5 40 29.5 37 27.5 47 35
      Nm lb-ft Nm lb-ft Nm lb-ft
M10 23 204 29 21 43 32 55 40 63 46 80 59 75 55 95 70
  Nm lb-ft
M12 40 29.5 50 37 75 55 95 70 110 80 140 105 130 95 165 120
M14 63 46 80 59 120 88 150 110 175 130 220 165 205 150 260 190
M16 100 74 125 92 190 140 240 175 275 200 350 255 320 235 400 300
M18 135 100 170 125 265 195 330 245 375 275 475 350 440 325 560 410
M20 190 140 245 180 375 275 475 350 530 390 675 500 625 460 790 580
M22 265 195 330 245 510 375 650 480 725 535 920 680 850 625 1080 800
M24 330 245 425 315 650 480 820 600 920 680 1150 850 1080 800 1350 1000
M27 490 360 625 460 950 700 1200 885 1350 1000 1700 1250 1580 1160 2000 1475
M30 660 490 850 625 1290 950 1630 1200 1850 1350 2300 1700 2140 1580 2700 2000
M33 900 665 1150 850 1750 1300 2200 1625 2500 1850 3150 2325 2900 2150 3700 2730
M36 1150 850 1450 1075 2250 1650 2850 2100 3200 2350 4050 3000 3750 2770 4750 3500
Os valores de torque listados são somente para uso geral, com base nas resistências dos parafusos. NÃO utilize esses valores se for dado um valor de torque ou procedimento de aperto diferente para uma aplicação específica. Para fixadores de aço inoxidável ou para porcas de parafusos em U, veja as instruções de aperto para a aplicação específica. Aperte o inserto plástico ou as porcas autofrenantes tipo aço crimpado girando a porca de acordo com o torque seco exibido na tabela, a menos que sejam dadas instruções diferentes para a aplicação específica. Os parafusos fusíveis são projetados para falhar sob cargas predeterminadas. Sempre substitua os parafusos fusível por outros de classe de propriedade idêntica. Substitua os fixadores por outros da mesma classe de propriedade ou maior. Se forem utilizados fixadores de classe de propriedade maior, aperte-os de acordo com a resistência do original. Verifique se as roscas dos elementos de fixação estão limpas e se o rosqueamento foi iniciado corretamente. Quando possível, lubrifique os fixadores simples ou zincados, exceto as porcas autofrenantes, as porcas e os parafusos das rodas, a menos que sejam fornecidas instruções diferentes para aplicações específicas.
a"Lubrificado" significa revestido com um lubrificante como, por ex. óleo de motor, os fixadores com revestimentos de fosfato e óleo, ou os fixadores M20 e maiores com revestimento de flocos de zinco JDM F13C.
b"Seco" significa simples ou zincado sem nenhuma lubrificação, ou fixadores M6 a M18 com revestimento de flocos de zinco JDM F13B.



DX,TORQ2 -54-24MAR09-2/2
