Conexões do Sistema GreenStar™

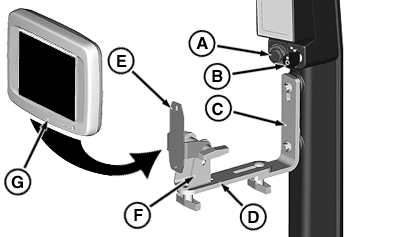

Conecte o Mostrador GreenStar (G) ao suporte (E).

NOTA: os suportes (C), (D), (E) e (F) podem ser ajustados para fornecer a posição desejada ao Monitor do Mostrador GreenStar.

Instale o chicote elétrico do mostrador ao conector do anteparo (A).

NOTA: consulte seu concessionário John Deere sobre os chicotes elétricos necessários para conectar os mostradores GSD4, GSD2100 e DSD2600.

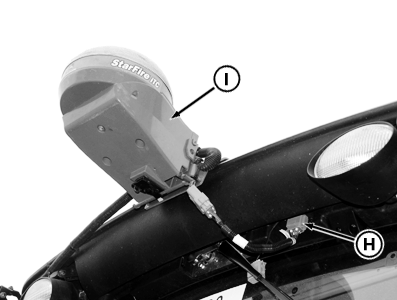

Conecte o conector StarFire (H) ao receptor StarFire (I).

NOTA: consulte seu concessionário John Deere sobre os chicotes elétricos necessários para conectar o receptor StarFire.

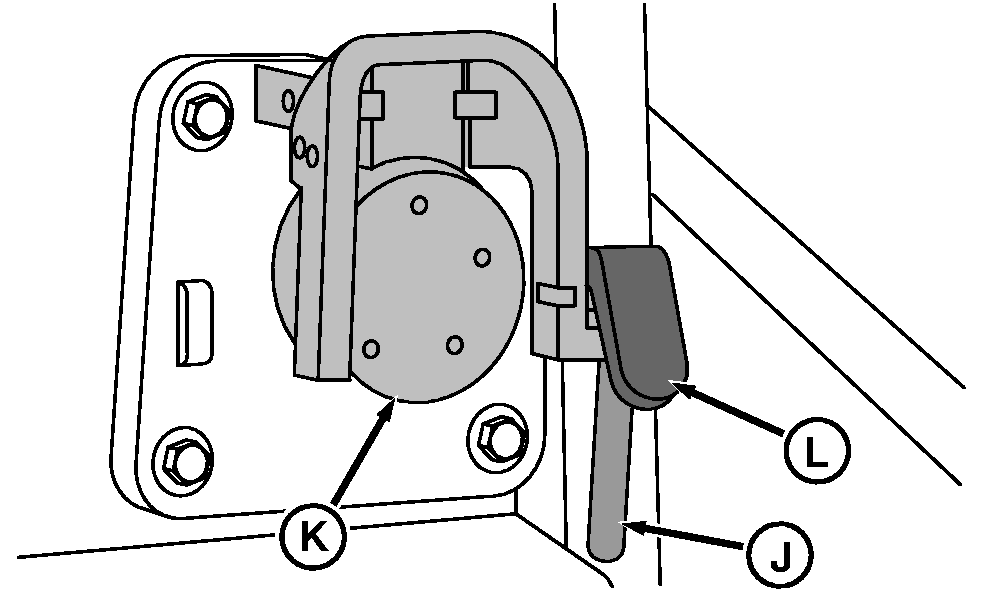

Conecte o implemento ao conector de 9 pinos do trator (K), na traseira do trator.

Empurre a liberação (L) e puxe a alavanca (J) para abrir o conector do implemento.

A-Conector do Anteparo para Mostradores GSD4, GSD2100 e GSD2600
B-Conector da Velocidade de Avanço Real
C-Suporte
D-Suporte
E-Suporte
F-Suporte
G-Mostrador GreenStar (GSD2100 Mostrado)
H-Conector do Receptor StarFire
I-Receptor StarFire
J-Alça
K-Conector do Implemento
L-Liberação

GB52027,000064B -54-03SEP08-1/1
