Troca do Óleo do Alojamento do Eixo da TDM

INTERVALO DE MANUTENÇÃO › 1500 HORAS



1. Remova os bujões (A-D).

2. Instale os bujões (A e C) depois de drenar o óleo. Aperte de acordo com as especificações.

3. Adicione óleo John Deere 85W/140 conforme especificado em ÓLEO DO CUBO DA RODA E ALOJAMENTO DO EIXO DA TDM na seção Combustíveis, Lubrificantes e Líquido de Arrefecimento, pelo orifício de abastecimento (B) até que o óleo esteja nivelado com o fundo do orifício (D).

Especificação

Alojamento do Eixo -Capacidade 14.4 L (15.2 qt)
Alojamento do Eixo de 3 Metros -Capacidade 22.4 L (23.7 qt)

4. Instale os bujões (B e D).

5. Depois de alguns minutos de operação, verifique novamente o nível do óleo. Adicione mais se necessário.

6. Aplique o vedante de tubos com TEFLON, ou equivalente, nas roscas do bujão (A).

7. Instale os bujões e aperte de acordo com a especificação.

Especificação

Bujão do Alojamento do Eixo -Torque 70 N·m (52 lb-ft)

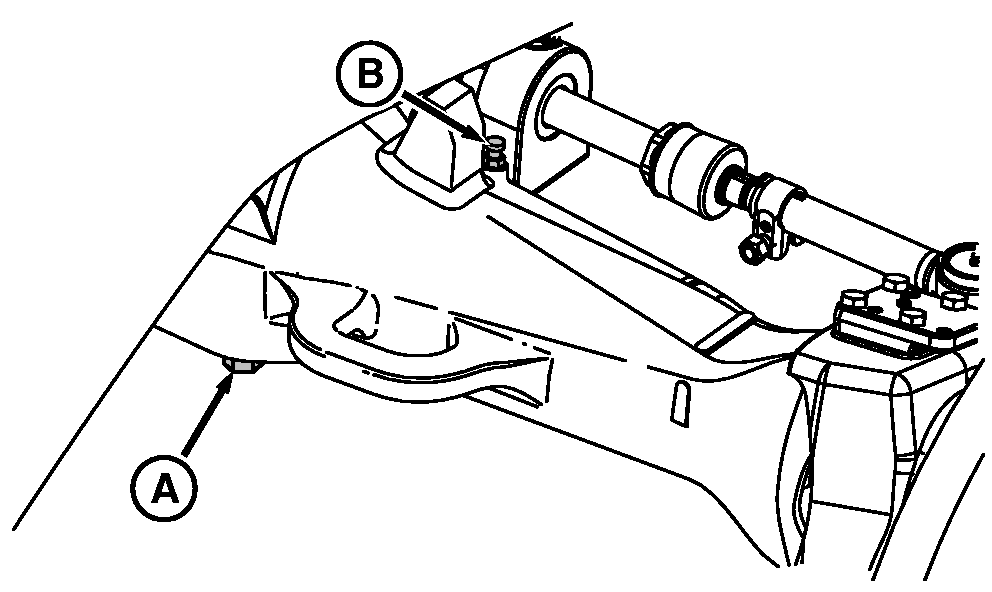

RXA0068451

Lado Esquerdo (Dianteiro)

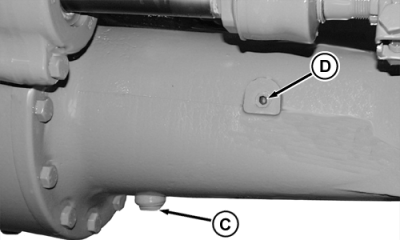

RW26482

Lado Direito (Traseiro)


A-Bujão de Dreno
B-Orifício de Enchimento
C-Bujão de dreno
D-Furo

GB52027,000064D -54-21MAY09-1/1
