Lubrificação do Eixo da TDM

INTERVALO DE MANUTENÇÃO -250 HORAS *
* Diariamente ou a Cada 10 Horas quando operando em condições de umidade extrema ou com muita lama, ou com Serviço Pesado utilizando carregadoras frontais, levante dianteiro ou tanques dianteiros.



Use graxa John Deere SD Polyurea ou outra graxa conforme especificado na seção Combustíveis, Lubrificantes e Líquido de Arrefecimento. NÃO utilize graxa Ártica com as exigências de especificação por MIL-G-10-924C.

Aplique graxa nas conexões (A) até que a apareça no orifício do fundo de cada rolamento do pino mestre.

Aplique graxa nas conexões (B-D).

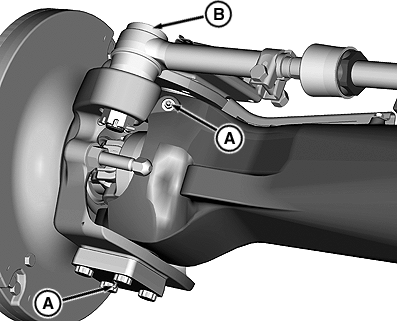

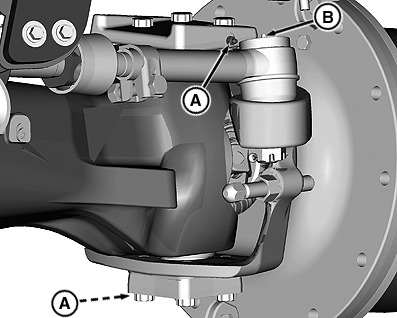

A-Conexões do Pino Mestre
B-Conexões da Extremidade da Haste de Ligação
C-Conexão do Pivô do Eixo-Dianteiro
D-Conexão do Pivô do Eixo-Traseiro

RXA0092767
RXA0092800
RXA0068452

Conexão do Pivô Dianteiro

RXA0068453

Conexão do Pivô Traseiro

GB52027,000064E -54-03SEP08-1/1
