A-Interruptor de % de Patinagem

B-Interruptor de Rotação da TDP

C-Interruptor de Horas do Motor

D-Controle do Relógio

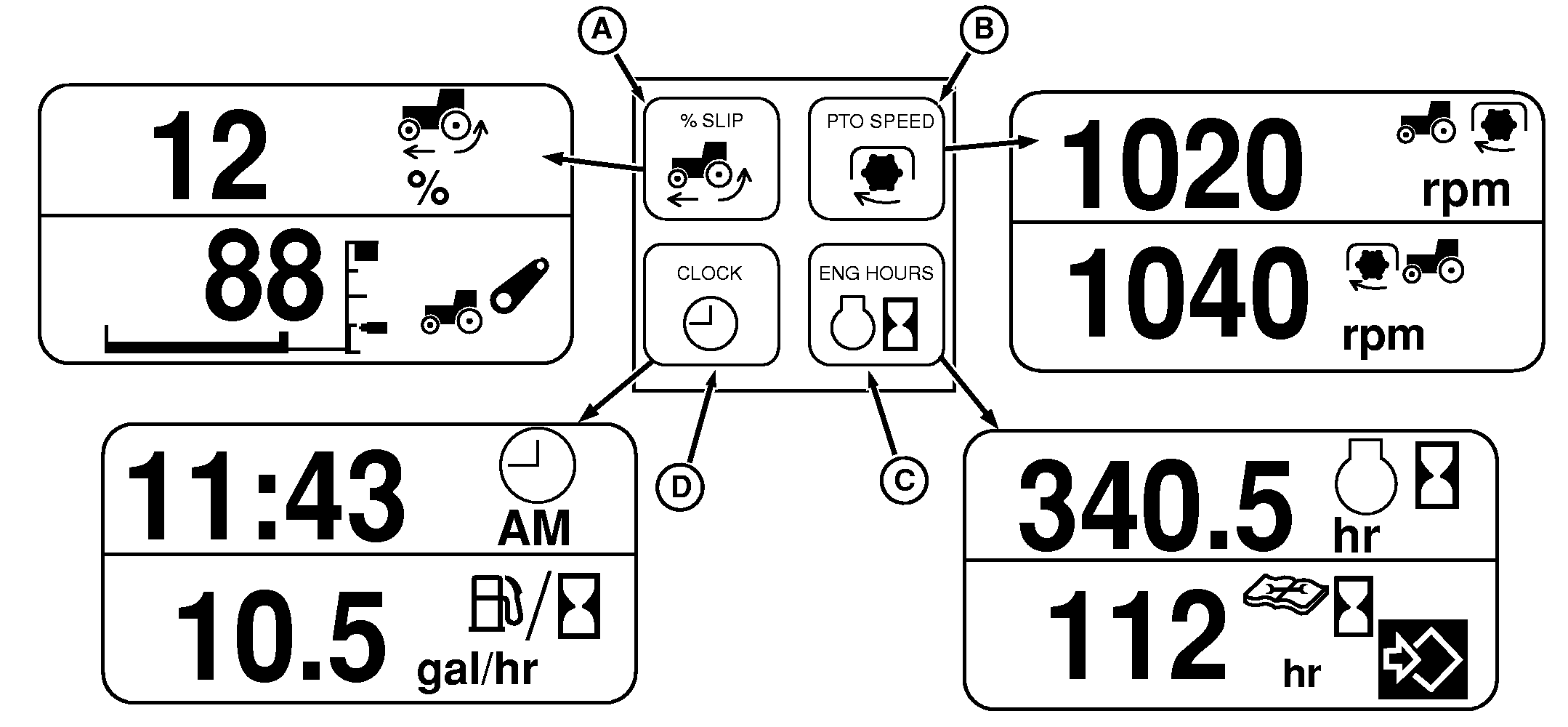

O mostrador é dividido em duas telas para permitir que informações alternativas sejam exibidas. As informações na tela superior são selecionadas ao pressionar um dos quatro interruptores de opção (A-D) localizados abaixo do mostrador. Assim que uma opção é selecionada, essas informações permanecem na tela superior até que outra opção seja selecionada.

Tela Dividida do CommandCenter - Exibição Constante da Metade Superior

A-% de PATINAGEM:

Exibe a patinagem atual da roda como uma porcentagem da velocidade calculada da roda em comparação à velocidade de avanço real. O trator deve estar equipado com um radar. Se a velocidade real de avanço não estiver disponível, "---" será exibido.

NOTA: Se o mostrador indicar algo que não seja zero quando se estiver percorrendo uma superfície dura, na qual não deveria haver patinagem da roda, pressione e mantenha pressionado o interruptor (A) para redefinir.

B-ROTAÇÃO DA TDP: Exibe a rotação da TDP traseira.

C-HORAS DO MOTOR: Exibe o total de horas de operação acumuladas do motor.

D-RELÓGIO: Exibe a hora atual em horas e minutos. O relógio pode ser ajustado para exibir no formato de 12 horas ou de 24 horas.

Tela Dividida do CommandCenter - Exibição Selecionável da Metade Inferior

Uma opção do mostrador inferior pode ser associada a uma opção do mostrador superior para acesso rápido à opção. Ao criar associações de tela, as mesmas telas das metades superior e inferior serão exibidas juntas sempre que o interruptor de seleção for pressionado. Quatro associações de tela podem ser definidas; uma para cada um dos quatro interruptores de opção.

GL04739,0000008 -54-13FEB07-1/26

Para definir associações de tela, mostre a exibição superior desejada pressionando o interruptor de opção. Gire o Indicador de Comando até que o mostrador da metade inferior apareça. O ajuste é feito automaticamente.

A metade inferior do mostrador é selecionada ao girar o Indicador de Comando. As opções do mostrador são específicas para configuração do trator. As informações que podem ser exibidas incluem:

GL04739,0000008 -54-13FEB07-2/26

Relógio - mostra a hora atual em horas e minutos. O relógio pode ser ajustado para exibir no formato de 12 horas ou de 24 horas através das configurações do trator.

GL04739,0000008 -54-13FEB07-3/26

Velocidade Real de Avanço (opcional, exige radar) - a velocidade de avanço conforme medida pelo radar.

GL04739,0000008 -54-13FEB07-4/26

Velocidade (de Avanço) da Roda - velocidade de avanço medida no eixo.

GL04739,0000008 -54-13FEB07-5/26

% de Patinagem (exige radar) - exibe a patinagem atual da roda como uma porcentagem da velocidade da roda em comparação à velocidade real de avanço. Se a velocidade real de avanço não estiver disponível, "---" será exibido.

GL04739,0000008 -54-13FEB07-6/26

Rotação do Motor - rotação do motor em RPM.

GL04739,0000008 -54-13FEB07-7/26

Tempo Desde a Manutenção - horas desde o último intervalo de manutenção. Redefina o intervalo pressionando o Interruptor de Seleção uma vez para entrar no modo de edição e uma vez para salvar o valor 0.

GL04739,0000008 -54-13FEB07-8/26

Horas do Motor - horas acumuladas enquanto o motor está funcionando.

GL04739,0000008 -54-13FEB07-9/26

Temperatura do Líquido de Arrefecimento do Motor - temperatura do líquido de arrefecimento do motor em °C ou °F.

GL04739,0000008 -54-13FEB07-10/26

Pressão do Óleo do Motor - pressão do óleo do motor em kPa ou psi.

GL04739,0000008 -54-13FEB07-11/26

Tensões do Sistema - tensão do sistema da bateria.

GL04739,0000008 -54-13FEB07-12/26

Temperatura do Óleo de Transmissão - a temperatura do óleo de transmissão exibida em °C ou °F.

GL04739,0000008 -54-13FEB07-13/26

Velocidade IVT Comandada - (Somente IVT.) velocidade de deslocamento comandada pela posição da alavanca de controle de velocidade da IVT.

GL04739,0000008 -54-13FEB07-14/26

Posição do Engate Traseiro (requer engate traseiro) - exibe a posição atual do engate traseiro e os limites de posição. O mostrador aparece automaticamente quando o interruptor de controle do engate traseiro é ativado. O mostrador automático permanecerá visível por um curto período até que o operador selecione outro mostrador.

GL04739,0000008 -54-13FEB07-15/26

Rotação da TDP Traseira - exibe a rotação da TDP traseira (em RPM).

GL04739,0000008 -54-13FEB07-16/26

Rotação da TDP Dianteira (Se equipada) - exibe a rotação da TDP Dianteira (em RPM).

GL04739,0000008 -54-13FEB07-17/26

Largura do Implemento - exibe a largura do implemento conforme definida pelo operador. Pressione o Interruptor de Seleção para entrar nas configurações e gire o Indicador de Comando até que a largura desejada seja exibida. Pressione o Interruptor de Seleção mais uma vez para salvar.

GL04739,0000008 -54-13FEB07-18/26

Área Por Hora - área coberta por hora. Baseada na largura do implemento e na distância percorrida durante o tempo. Este valor pode ser redefinido limpando-se o contador de Área Acumulada.

GL04739,0000008 -54-13FEB07-19/26

Combustível Usado Por Hora - litros (galões) consumidos por hora.

GL04739,0000008 -54-13FEB07-20/26

Combustível Usado Por Área - litros consumidos por hectare ou galões consumidos por acre. A quantidade de combustível utilizada é acumulada ao longo do tempo com base na última redefinição do contador de área. O combustível e a área podem ser redefinidos zerando os contadores de área acumulada e distância. O acúmulo de área é determinado pela largura do implemento e pela posição do engate (seta). O contador de área é ativado quando a seta está na posição para baixo.

GL04739,0000008 -54-13FEB07-21/26

Contador de Distância - distância acumulada que o trator percorreu exibida em metros ou pés. Para ativar o contador, a seta deve estar na posição para baixo. Redefina o valor pressionando o Interruptor de Seleção duas vezes.

GL04739,0000008 -54-13FEB07-22/26

Área Total Coberta - área total coberta pelo trator exibida em hectares ou acres. O valor é baseado na largura do implemento e na distância percorrida. O valor pode ser redefinido zerando o contador de área. Este mostrador permitirá o controle manual do contador. Pressionar o Interruptor de Seleção iniciará os contadores (seta para baixo) ou irá parar os contadores (seta para cima).

GL04739,0000008 -54-13FEB07-23/26

Área Coberta - área total coberta pelo trator exibida em hectares ou acres. Baseada na largura do implemento e na distância percorrida. O contador está ativo somente quando a seta estiver na posição para baixo. Ele pode ser redefinido pressionando o Interruptor de Seleção duas vezes.

GL04739,0000008 -54-13FEB07-24/26

Tempo Até Esvaziar - o cálculo de tempo para esvaziar fornece um tempo estimado até que o tanque de combustível chegue ao nível baixo de combustível (aproximadamente 3% do combustível mensurável restante).

GL04739,0000008 -54-13FEB07-25/26

FieldCruise - Se equipado - o mostrador FieldCruise permite ao operador definir um nível superior de RPM do motor. Ao ser pressionado, o Interruptor de Seleção entra no modo de edição e permite que o usuário altere as RPM do motor utilizando o Indicador de Comando.

GL04739,0000008 -54-13FEB07-26/26
