Ajuste do Elo Central

Ajuste o braço central para nivelar o implemento longitudinalmente.

1. Remova o anel de trava (A) e levante a alavanca de ajuste (B).

2. Gire a parte central do braço central até a posição desejada.

3. Meça a distância entre os centros do pino (C) e do gancho (D). A faixa de ajuste normal deve estar dentro das especificações.

Especificação

Ajustes -Comprimento 609 - 769 mm (24-30 in.)

4. Posicione a alavanca de ajuste no corpo do elo central e fixe com o anel de trava.

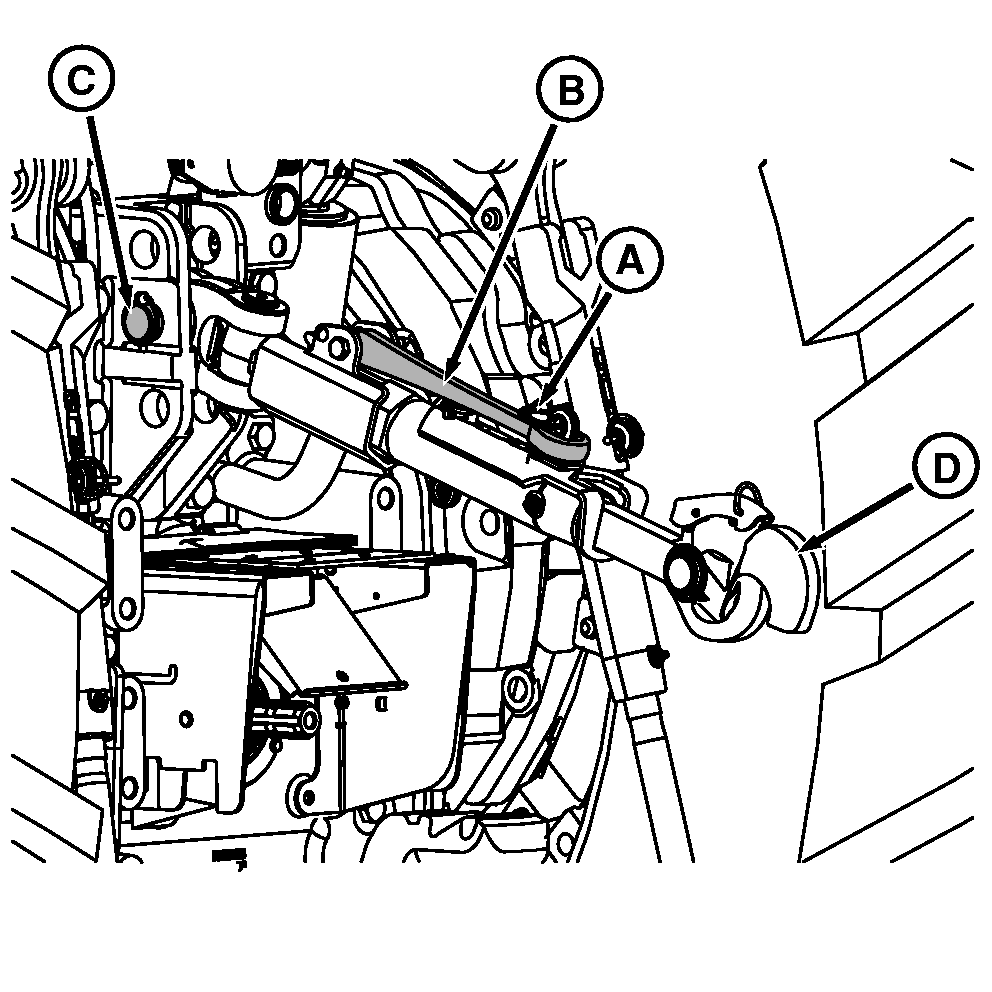

RXA0081141

Levante de 4559 kg (10,050 lb) Exibido


A-Anel de Trava
B-Alavanca
C-Centro do Pino
D-Centro do Gancho

JO51195,000003A -54-16AUG05-1/1
