Ajuste dos Elos de Levante

Ajuste os braços de levante para nivelar o implemento lateralmente.

1. Remova o anel de trava (B) e levante a alavanca de ajuste (A).

2. Gire o braço central do elo de levante para a posição desejada.

3. Meça a distância (C) entre os centros dos pinos. A faixa de ajuste normal com a flutuação trancada deve estar dentro das especificações.

Especificação

Ajustes -Comprimento 890 - 1050 mm (35-41 in.)

4. Posicione a alavanca de ajuste no braço de elevação central e fixe com o anel de trava.

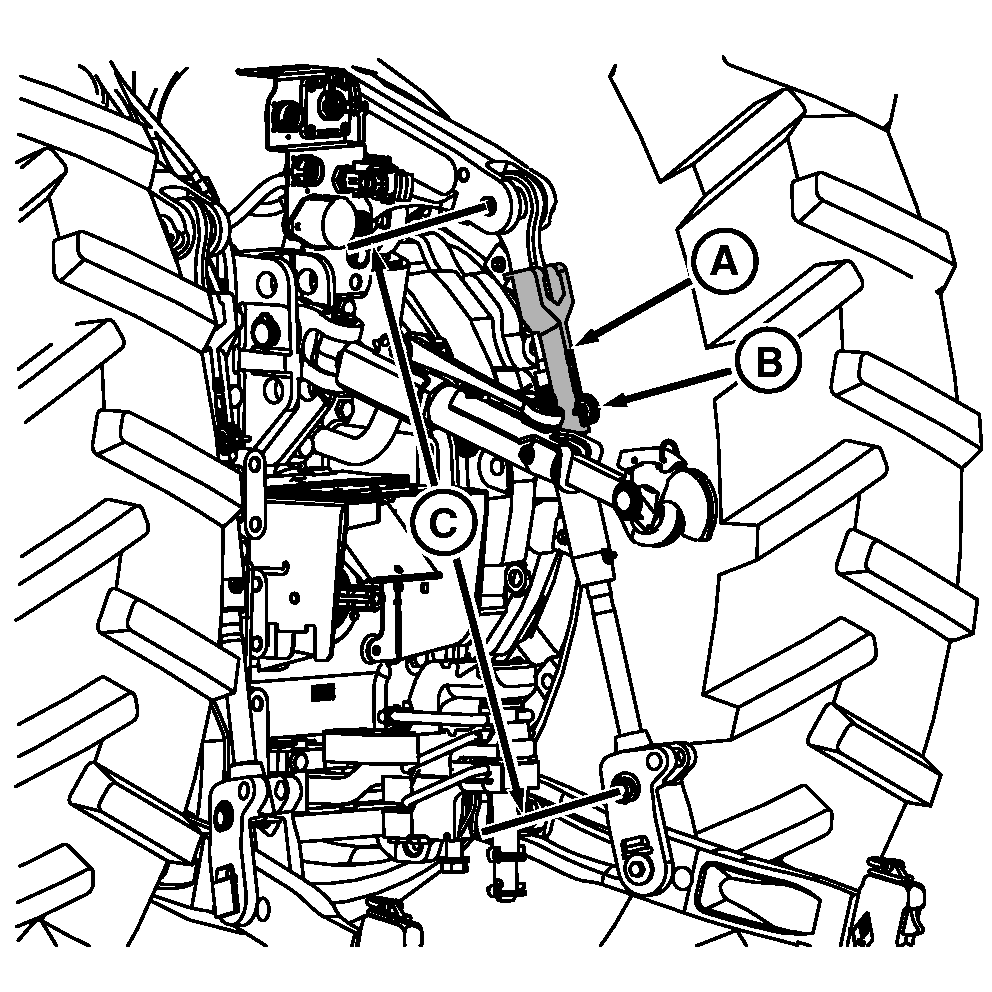

RXA0082246


A-Alavanca
B-Anel de Trava
C-Centro dos Pinos
