Conexão das Mangueiras Hidráulicas-Traseira do Trator

CUIDADO: Evite possíveis lesões físicas. Trave os controles da VCR antes de fixar os implementos para evitar que eles se movimentem.

IMPORTANTE: As mangueiras hidráulicas podem falhar devido a danos físicos, dobras, tempo de uso e exposição. Verifique regularmente as mangueiras.

Certifique-se de que as extremidades da mangueira estejam limpas antes de utilizar para minimizar a contaminação do sistema hidráulico.

2. Limpe as tampas/coberturas contra poeira (B) e remova.

3. Verifique se os símbolos na placa de identificação do receptáculo, indicando o movimento do cilindro, correspondem à direção do deslocamento.

4. Ao utilizar a VCR com cilindros de simples ação, conecte a mangueira dentro do extensão do engate rápido (D).

5. Empurre a(s) mangueira(s) firmemente para dentro do(s) engate(s) rápido(s).

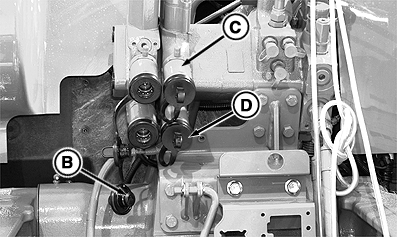

A-Travamentos/Tecla de Toque da Trava de Transporte
B-Tampa/Cobertura contra Poeira
C-Engate Rápido de Retração
D-Engate Rápido de Extensão

JO51195,0000092 -54-08SEP05-1/1
