Aperto dos Parafusos da Roda Dianteira-TDM

causym CUIDADO: Evite o risco de lesões pessoais. Nunca opere o trator com os parafusos da roda frouxos. Os parafusos das rodas são críticos e precisam ser reapertados.

NOTA: As disposições dos parafusos internos e externos do disco têm um furo de encaixe justo e um furo e um furo alongado a 180° um do outro para melhor centralização da roda.

Disco da Roda para o Aro

1. Insira o parafuso no orifício de encaixe justo (A) e aperte o parafuso com a mão.
2. Insira o parafuso no orifício de encaixe alongado (B) e aperte o parafuso com a mão.
3. Instale e aperte com a mão os parafusos restantes do disco da roda para o aro.
4. Aperte todos os parafusos de acordo com a especificação. Parafusos do Disco da Roda para o Aro
Torque 310 N·m (230 lb-ft)


5. Dirija o trator por 100 m (100 yd) e reaperte os parafusos.
6. Aperte novamente após 3 HORAS de trabalho, 10 HORAS e DIARIAMENTE , na primeira semana de operação.

Disco para o Cubo da Roda (Rodas de Oito Posições)

1. Insira o parafuso no orifício de encaixe justo (C) e aperte o parafuso com a mão.
2. Insira o parafuso no orifício de encaixe alongado (D) e aperte o parafuso com a mão.
3. Instale e aperte com a mão os parafusos restantes do disco da roda para o cubo.
4. Aperte todos os parafusos de acordo com as especificações.

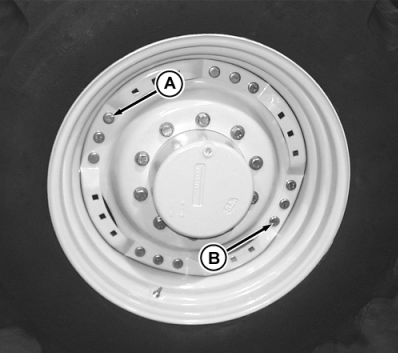

RW26463

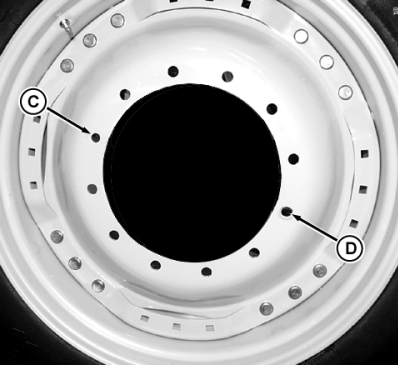

RW26464


A-Furo de Encaixe Justo da Roda para o Aro
B-Furo de Encaixe Alongado da Roda para o Aro
C-Furo de Encaixe Justo do Disco para o Cubo
D-Furo de Encaixe Alongado do Disco para o Cubo

JO51195,0000121 -54-15SEP05-1/2

Parafusos do Disco do Cubo da Roda
Torque 600 N·m (445 lb-ft)


5. Dirija o trator por 100 m (100 yd) e reaperte os parafusos.
6. Aperte novamente após 3 HORAS de trabalho, 10 HORAS e DIARIAMENTE , na primeira semana de operação.

JO51195,0000121 -54-15SEP05-2/2
