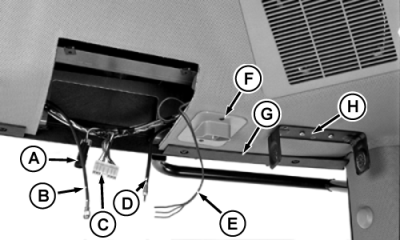

A-Conector da Sinalização Giratória
B-Antena do Rádio Móvel (não equipado)

C-Conector AM/FM
D-Antena AM/FM
E-Condutores de Energia do Rádio Móvel (não equipado)

F-Luz do Console
G-Reforço do Teto

H-Suporte do Rádio Móvel (não equipado)

CUIDADO: Sob nenhuma circunstância a antena do rádio móvel deverá ser montada na traseira da cabine, ou o cabo da antena ser encaminhado próximo à fiação para controladores de sistema elétrico ou controles do operador. A negligência no cumprimento destas precauções poderia expor o operador a níveis de energia de radiofreqüência maiores que os recomendados pela American National Standards Institute (ANSI) e/ou poderia causar o desempenho indesejável dos sistemas eletronicamente controlados.

IMPORTANTE: Evite possíveis interferências dos eletrônicos do trator mantendo os cabos do rádio, de energia e da antena próximos ao teto da cabine.

CUIDADO: Evite possíveis lesões físicas. Desconecte o cabo-terra da bateria antes de qualquer reparação elétrica.

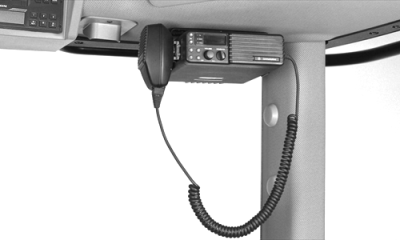

Instale o rádio conforme ilustrado.

Outra opção de montagem é usar os dois parafusos prisioneiros na coluna traseira direita da cabine.

Retire a borda chanfrada do rádio de entretenimento existente para ter acesso aos condutores de energia (E) e ao cabo da antena (B).

Os condutores de energia são instalados previamente para serem alimentados pela chave de partida. Se a operação do rádio exigir sempre a energia da bateria, a fonte de energia pode ser alterada facilmente. Retire o revestimento do console lateral e localize o bloco de junção elétrica próximo aos relés. Encontre o fio vermelho No. 262 e instale um fio ao rádio, a partir da coluna do bloco de junção.

NOTA: O fio preto dos condutores de energia é o terra do rádio móvel.

Conecte o cabo da antena ao rádio. Retire a proteção de chuva do teto externo e fixe a antena aérea plana na base. A base da antena é de 1-1/8 in. - rosca 24. O conector do cabo para o rádio é do tipo PL259. Os adaptadores estão disponíveis através dos fornecedores de equipamento de rádio.

LT04177,00000A2 -54-09FEB07-1/2

NOTA: A antena deverá ser ajustada para a relação de onda de duração variável (VSWR - Variable Standing Wave Ratio) apropriada. Recomenda-se um instalador profissional.

Instale a borda chanfrada do rádio depois que o cabo e os fios do rádio estiverem direcionados.

LT04177,00000A2 -54-09FEB07-2/2
