Regulagem da Seleção do Implemento

Mostrador de Seleção do Implemento

Pressione o Interruptor de Regulagem (A) para visualizar os itens do menu no Mostrador (D). Gire o Indicador (B) para destacar o Seletor do Implemento e pressione o Interruptor de Seleção (C).

Itens do Menu no Mostrador (D)
Código de Seleção do Implemento

Usando o Indicador de Comando, percorra as seleções disponíveis até que o ajuste desejado (código) esteja realçado e pressione o Interruptor de Seleção.

IMPLEMENT SEL: esta função identifica a fonte de entrada que irá determinar quando o CommandCenter está medindo as informações relativas a desempenho, tais como Área po Hora, Combustível por Área, Contador de distância Área Coberta. A fonte pode ser qualquer implemento, o interruptor do implemento, o interruptor do levante traseiro, o interruptor da TDP Dianteira ou Traseira, pode ser definido para modo manual. A seta de posição (E) indica se o implemento está levantado (seta para cima) ou abaixado (seta para baixo). As medições estão sendo registradas somente quando a seta de posição estiver para baixo e param de registrar quando a seta estiver para cima.

A-Interruptor de Regulagem
B-Indicador
C-Interruptor de Seleção
D-Mostrador
E-Seta de Posição
F-Mostrador da Área Total Coberta

LT04177,000011E -54-03SEP08-1/3

Quando a HCU, VCR, TDP traseira, TDP Dianteira for selecionada, o registro de medições ocorrerá quando o sistema escolhido estiver acionado. A medição será desligada quando o sistema escolhido for desativado.

No modo Manual, a seta de posição do implemento e a medição correspondente são controladas pelo interruptor de Seleção. O Mostrador de Área Total Coberta (F) deve ser selecionado no CommandCenter para que o modo manual funcione. Assim que o implemento for abaixado, pressione o Interruptor de Seleção (C) para apontar a seta de posição para baixo e iniciar a acumulação de medições. Depois, quando o implemento for levantado, pressione o Interruptor de Seleção (C) novamente para inverter a posição da seta e parar a medição.

Quando a Busca Automática é selecionada, o primeiro sinal "acionado" detectado pelo controlador faz com que a seta do implemento aponte para baixo e comece a acumular as medições (distância e área). A função do primeiro dispositivo detectado será destacada na tela e votará para Busca Automática quando o dispositivo for desativado. "AS" é exibido no final da função para indicar que a função destacada é acionada por meio da função de busca automática.

LT04177,000011E -54-03SEP08-2/3

O interruptor do implemento montado no implemento (A) precisa ser introduzido no controlador na primeira vez em que for utilizado, de modo que seu sinal de retorno seja reconhecido.

No primeiro uso, destaque os ajustes do Interruptor do Implemento, abaixe o implemento e pressione o Interruptor de Seleção para apontar a seta de posição para baixo e começar a acumular medições; em seguida, quando o implemento for levantado, a seta de posição inverterá e a medição parará automaticamente. Assim que o Interruptor do Implemento for introduzido no sistema (Interruptor do Implemento destacado, implemento abaixado, Interruptor de Seleção pressionado), funcionará automaticamente da mesma forma que outros sistemas.

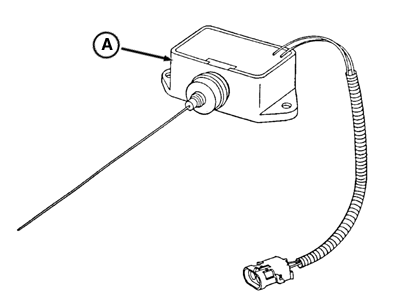

A-Interruptor do Implemento

LT04177,000011E -54-03SEP08-3/3
