Uso da Alavanca do Levante/Mostrador-Ajuste da Profundidade e Trava/Amortecimento

RXA0080486

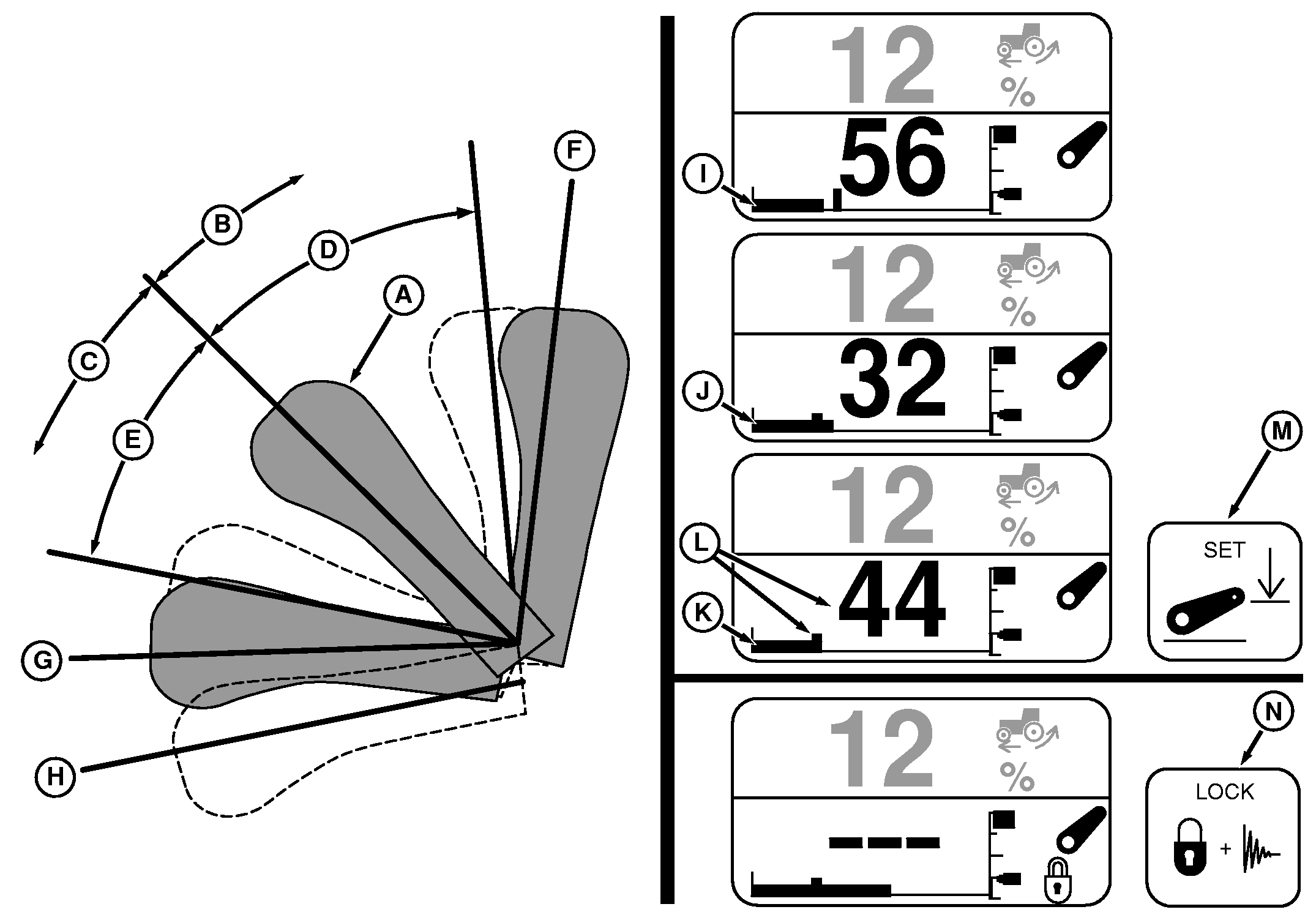

Alavanca do Levante, Mostradores de Tela e Interruptores


A-Alavanca do Comando do Levante
B-Subida do Levante-Lenta
C-Descida do Levante-Lenta
D-Subida do Levante-Rápida
E-Descida do Levante-Rápida


F-Posição do Ressalto, Elevação
G-Posição do Ressalto, Abaixamento
H-Posição de Flutuação
I-Levante Acima do Ajuste de Profundidade Armazenado


J-Levante Abaixo do Ajuste de Profundidade Armazenado
K-Levante no Ajuste de Profundidade Armazenado


L-Indicadores de Profundidade Atuais
M-Interruptor SET (AJUSTE)
N-Interruptor LOCK (BLOQUEAR)/Amortecedor

Uso da Alavanca do Comando do Levante

    Os movimentos da alavanca dentro da região proporcional (D e E) comandam o levante para suspender ou abaixar. A taxa de elevação ou abaixamento depende da distância que a alavanca é movida da posição central. Empurre a alavanca para baixo para abaixar o levante; puxe a alavanca para cima para levantá-lo.

  • A alavanca não suspenderá o levante acima do limite de altura máximo, mas moverá o levante abaixo do ajuste de profundidade gravado
  • Uma "alternância" de curta duração da alavanca na região proporcional mudará o comando de profundidade em um ou dois dígitos.

LT04177,0000120 -54-20APR07-1/2

Ajuste da Profundidade

    Use a alavanca para mover o levante para a profundidade da operação desejada; em seguida, pressione o interruptor depth SET (AJUSTE da profundidade) (M) para armazenar na memória.

  • Sempre que o interruptor depth SET (AJUSTE da profundidade) for pressionado, o ajuste de profundidade anterior é apagado e a profundidade atual é gravada como o novo ajuste
  • A profundidade de operação pode ser ajustada novamente antes da operação no campo. Mantenha a alavanca para frente até que o comando da profundidade alcance o valor desejado; em seguida armazene pressionando o interruptor SET (AJUSTE).
Mostrador

    As informações do levante aparecem na metade inferior do mostrador quando a alavanca do levante é usada ou podem ser exibidas permanentemente selecionando o Indicador de Comando.

  • A profundidade atual é representada por um valor numérico e uma marca indicadora (L). O valor numérico também é apresentado nos demais mostradores de ajuste do levante.
  • O ajuste de profundidade gravado é representado por uma barra horizontal (K). Ao pressionar o interruptor SET (AJUSTE) (M), a barra será movida para ficar alinhada com a marca indicadora (L).
  • As telas (I-K) mostram a profundidade atual acima (I), abaixo (J) e na profundidade armazenada (K)
  • A barra vertical no mostrador mostra o limite de altura máximo
Ressaltos da Alavanca

    A posição do ressalto (F) suspende o levante até o limite de altura mais alto. A posição do ressalto (G) abaixa o levante até a profundidade armazenada.

  • Se a alavanca for mantida no ressalto de avanço enquanto estiver sendo abaixado, o levante abaixará
    além da profundidade gravada. Quando a alavanca é liberada, o levante volta para a profundidade gravada, se o trator estiver em movimento.
  • A profundidade pode ser variada movendo a alavanca na região proporcional. Empurrar a alavanca para dentro do ressalto de avanço e liberá-la em seguida fará com que o levante volte para a profundidade gravada.
Flutuação da Alavanca

A posição de flutuação (H) mantém a válvula de abaixamento do levante aberta continuamente e é útil quando o implemento é desconectado. Consulte USO DA OPERAÇÃO DE FLUTUAÇÃO nesta seção para obter informações sobre o ajuste correto se o implemento precisar de flutuação do levante durante a operação de campo.

Trava/Amortecimento

causym CUIDADO: Para evitar possíveis lesões e danos ao equipamento, ajuste a trava do levante e o amortecimento para ON (LIGADO) antes do transporte.

    Antes do transporte ou durante as operações, quando o levante não for usado, suspenda o levante com a alavanca e, em seguida, pressione o interruptor LOCK/damping (TRAVA/amortecimento) (N). O símbolo de travamento será exibido e o valor numérico da profundidade será alterado para traços. Isso trava o levante e permite o seu amortecimento.

  • A alavanca de comando do levante é desativada de forma que o levante não possa ser abaixado (mas possa ser levantado para trás até a posição travada se a alavanca for mantida no ressalto)
  • O amortecimento do engate interrompe a inclinação/balanço do trator, que pode ocorrer ao transportar equipamentos montados no engate.

Para destravar o levante e desligar o amortecimento, pressione novamente o interruptor (N).

LT04177,0000120 -54-20APR07-2/2
