Limites de Carga da Barra de Tração Baseados no Tipo da TDP, Comprimento e Posição da Barra de Tração

Opções de Barra de Tração disponíveis por Modelo

NOTA: A barra de tração de categoria 3 usa um pino de 38 mm (1,5 in.).

  7715 7815
Categoria 3 Padrão Padrão

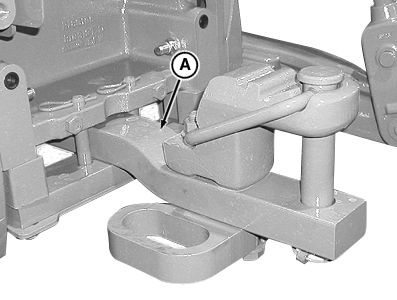

A-Barra de Tração

RXA0084672

Barra de Tração Categoria 3

LT04177,0000121 -54-23APR07-1/2

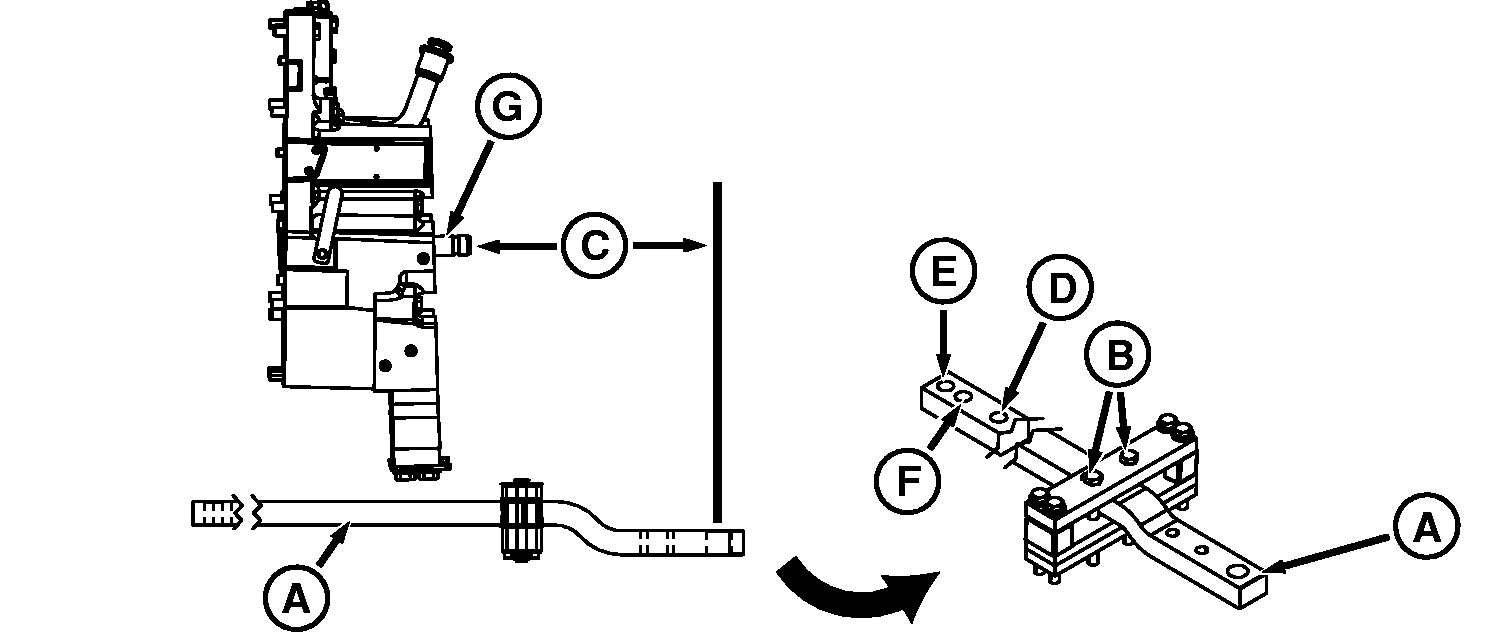

RXA0084666


A-Barra de Tração
B-Parafusos de Bloqueio


C-Dimensão
D-Posição Curta


E-Posição Longa
F-Posição Média


G-Eixo da TDP

IMPORTANTE: certos implementos pesados podem aplicar tensão em excesso à barra de tração (A). A tensão é bastante aumentada pela velocidade e pelo terreno irregular. Não ultrapasse a carga vertical

estática máxima na barra de tração para um(a) determinado(a) comprimento/posição de barra de tração, conforme indicado na tabela abaixo.

Limites de Carga da Barra de Tração
Comprim./Posição da Barra de Tração Dimensão Carga Vertical Máxima › Barra de Tração Categoria 3 Rotação da TDP
1›Curto/Orifício Traseiro 254 mm (10 in.) 2.766 kg (6.100 lb) Não para TDP
2›Médio/Orifício do Meio 256 mm (14 in.) 2.131 kg (4.700 lb) 540 rpm
3›Longo/Orifício Dianteiro 406 mm (16 in.) 1.837 kg (4.050 lb) 1.000 rpm



LT04177,0000121 -54-23APR07-2/2
