Identificação dos Controles e Interruptores Relativos ao Levante

Ajuste e Uso do Levante (Referência Rápida)

Uma vez o implemento acoplado, execute as etapas a seguir para as operações de aração:

    Ajustes

    Selecione o ajuste a ser exibido pressionando os interruptores (D ou E). Em seguida, faça as modificações girando o Indicador de Comando (C).

  • Selecione o limite de subida pressionando o interruptor de Altura/Taxa (D) uma vez .
  • Selecione a taxa de queda pressionando o interruptor de Altura/Taxa (D) duas vezes .
  • Selecione a resposta de tração prressionando o interruptor (E) CARGA/PROFUNDIDADE.

    Ajuste da Profundidade da Operação

  • Abaixe o implemento até profundidade de operação desejada usando a alavanca de Comando do Levante (l).
  • Pressione o interruptor SET (G) para salvar a profundidade da operação.

    Giro no Final

  • No final do campo, empurre a alavanca para dentro do ressalto de subida e solte. O levante subirá até o limite superior de altura.
  • Depois de fazer o giro, empurre a alavanca para dentro do ressalto de descida e solte. O levante será abaixado até o valor definido de profundidade salvo.

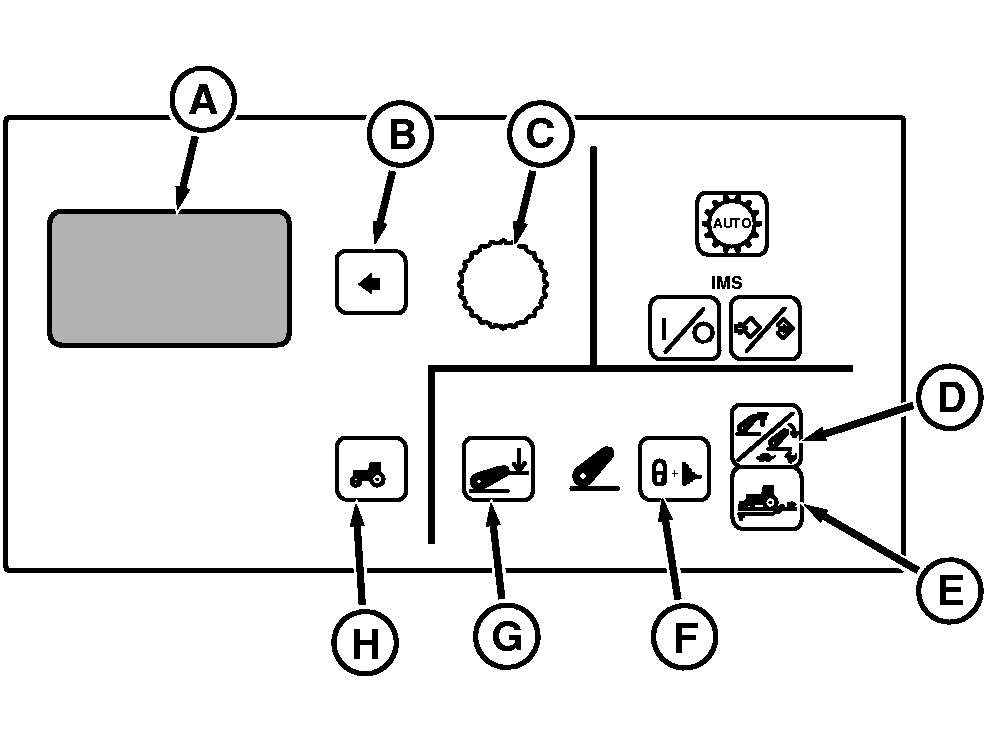

RXA0088101

Painel CommandCenter

RXA0086166

CommandARM

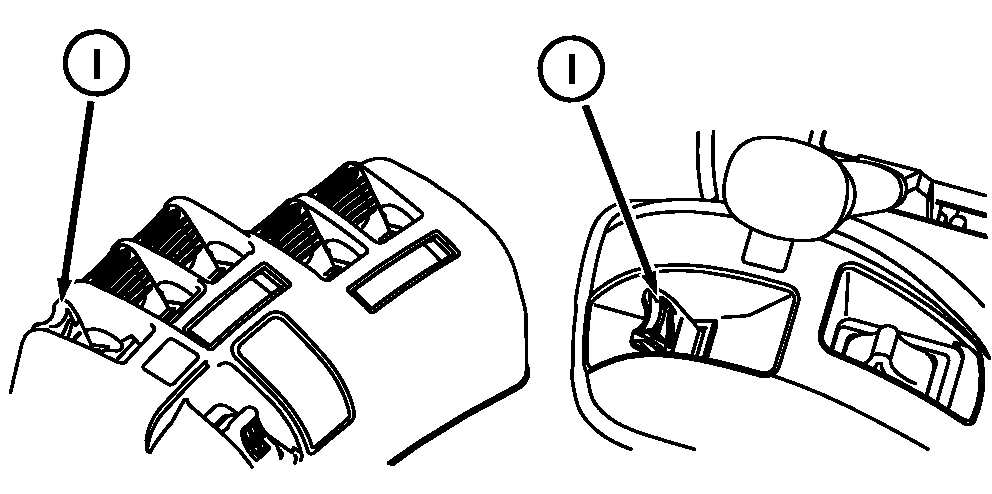

RXA0093240

Console Direito (VCR esquerdo Mec./VCR Direito EH)


A-Mostrador de Tela Dividida
B-Interruptor de Seleção
C-Indicador de Comando
D-Interruptor de Limite de Subida do Levante Traseiro/Ajuste da Taxa de Queda do Levante
E-Interruptor de Ajuste do Controle de Carga/Profundidade
F-Interruptor de Bloqueio/Amortecimento do Levante
G-Interruptor de Parada de Profundidade de Descida
H-Interruptor de Ajuste do Trator
I-Alavanca de Comando do Levante

LT04177,000012D -54-07MAY07-1/1
