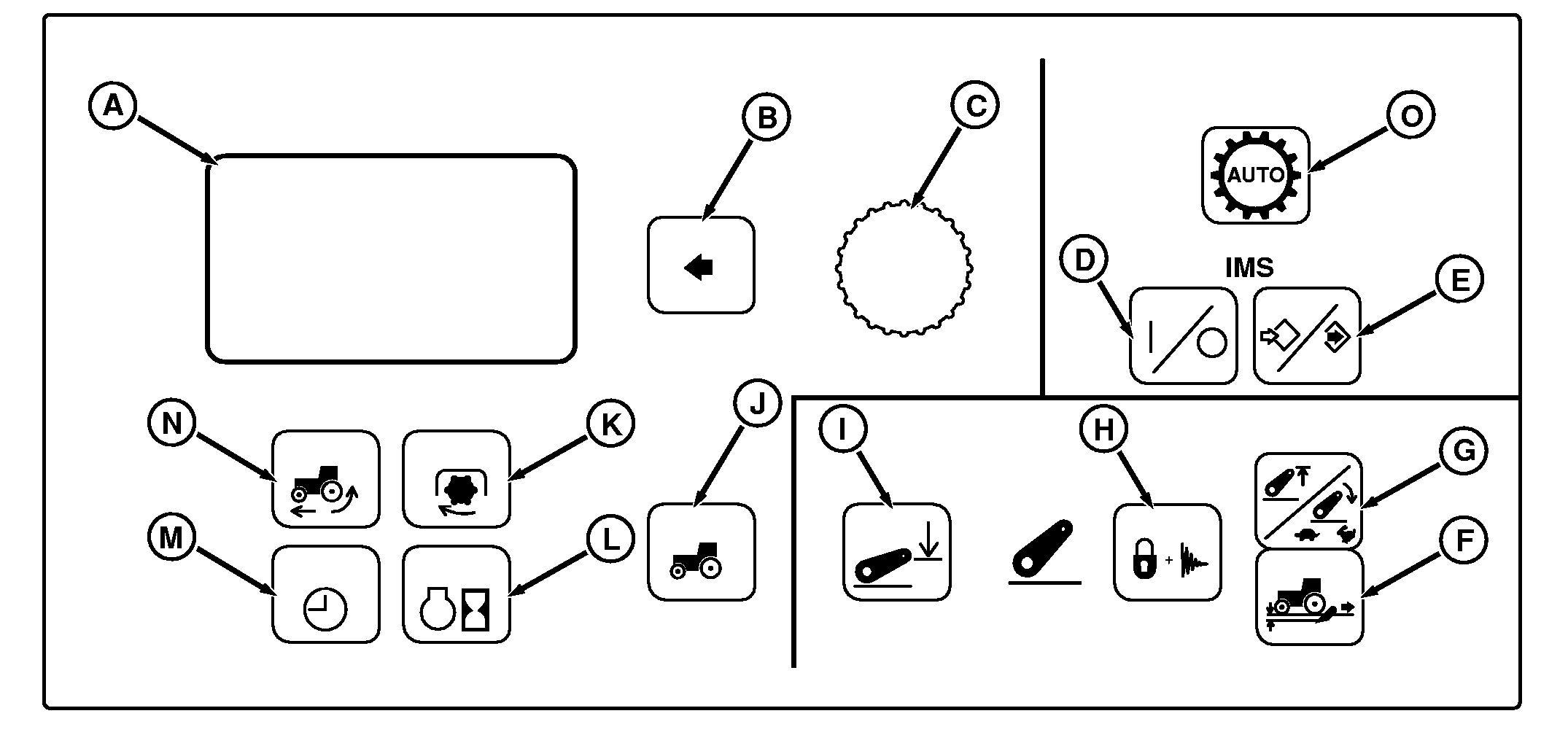

Painel CommandCenter™

RXA0086331


A-Mostrador de Tela Dividida
B-Interruptor de Seleção
C-Indicador de Comando
D-Interruptor Liga/Desliga do IMS
E-Interruptor de Gravação/Aprendizagem do IMS


F-Interruptor de Profundidade/Carga do Engate
G-Interruptor de Ajuste da Altura do Levante/Taxa de Abaixamento
H-Interruptor de Amortecimento/Bloqueio do Levante


I-Interruptor de Ajuste do Limite Inferior do Levante
J-Interruptor de Ajuste do Trator
K-Interruptor de Rotação da TDP
L-Interruptor de Horas do Motor


M-Interruptor do Relógio
N-Interruptor de % de Deslize
O-Interruptor de Função de Mudança Automática (Somente AutoQuad Plus)

O mostrador do CommandCenter é o sistema central de informações para o trator, fornecendo informações em forma de texto e gráfico. O CommandCenter exibe informações sobre desempenho operacional, ajustes, diagnósticos e alarme relevantes ao sistema do trator. Além disso, o CommandCenter permite modificação

ou ajustes específicos do trator tais como controle do levante traseiro, da transmissão e da TDP. O controle do mostrador e a entrada de dados são realizados através de interruptores de membrana e do Indicador de Comando.

OU1092A,0000392 -54-30JAN06-1/1
