Acoplamento do Implemento Acionado pela TDP

causym CUIDADO: o emaranhamento na transmissão rotativa pode causar lesões graves ou morte. DESLIGUE O MOTOR e certifique-se de que a transmissão da TDP está desligada antes de fazer ajustes, conexões ou limpeza do equipamento acionado pela TDP.

Mantenha a blindagem da TDP e as blindagens da transmissão sempre no lugar. Certifique-se de que as proteções giratórias girem livremente. Não use roupas largas.

Trave a barra de tração no centro, posição não oscilante exibida, e remova o conjunto da manilha.

Eixo da TDP Distância do Orifício do Pino da Extremidade ao Levante do Eixo da TDP (A)
540 rpm - 6 Ranhurasa 350 mm (14.0 in.)
1.000 rpm - 21 Ranhurasa 400 mm (16.0 in.)
1.000 rpm - 20 Ranhurasb 508 mm (20 in.)
aDiâmetro do Eixo de 35 mm (1-3/8 in.)
bDiâmetro do Eixo de 45 mm (1-3/4 in.)



Acople o implemento à barra de tração antes de conectar a transmissão da TDP. Se o implemento for conectado ao acoplador rápido, certifique-se de que a barra de tração não irá interferir.

Conecte a transmissão ao eixo da TDP. Gire ligeiramente o eixo manualmente, para alinhar as estrias. Certifique-se de que o garfo está na posição correta e travado firmemente.

Coloque a blindagem da TDP na posição. (Consulte Uso da Blindagem Traseira da TDP nesta seção.)

TS1644
RXA0088089

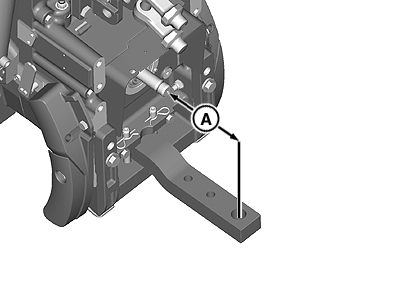

A-Distância do Eixo da TDP ao Orifício do Pino
