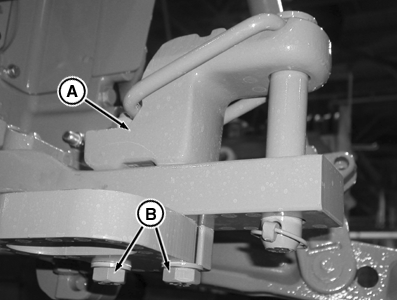

Instalação e Uso do Conjunto da Manilha da Barra de Tração Cat. 3IMPORTANTE: a manilha pode ter de ser removida, dependendo da aplicação. O conjunto da manilha (A) deve ser fixado APENAS no topo da barra de tração. Instale o conjunto da manilha e aperte os parafusos (B). Parafusos de Fixação do Conjunto da Manilha - Especificação

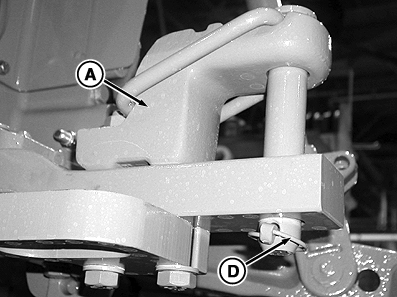

Remova o pino trava (D). Eleve o pino com a manivela (C) e posicione no entalhe do conjunto da manilha. Fixe o implemento. Insira o pino somente através da barra de tração, não através do conjunto da manilha, se o implemento rebocado também possuir um conjunto da manilha. NÃO insira o pino através de todos os quatro membros. Reinstale o pino trava (D).
|
|
OU1092A,00004FF -54-27MAR06-1/1 |
