Ajustar o Comprimento da Barra de Tração

IMPORTANTE: Para o implemento acionado pela TDP, a barra de tração deve ser posicionada como instruído em FIXAÇÃO DO IMPLEMENTO ACIONADO PELA TDP nesta seção.

1. Remova os parafusos (A).

2. Solte o parafuso (C).

3. Remova o suporte e o pino de fixação (B).

4. Deslize a barra de tração até a posição desejada.

  • Posição 1: Comprimento Curto (Furo de Fixação Traseiro)-não para aplicações com TDP
  • Posição 2: Comprimento Médio (Furo de Fixação Intermediário)-540 rpm
  • Posição 3: Comprimento Estendido (Furo de Fixação Dianteiro)-1000 rpm

5. Instale a barra de tração, o suporte e o pino. Instale o pino com a ponta cônica para CIMA.

6. Instale e aperte os parafusos de cabeça.

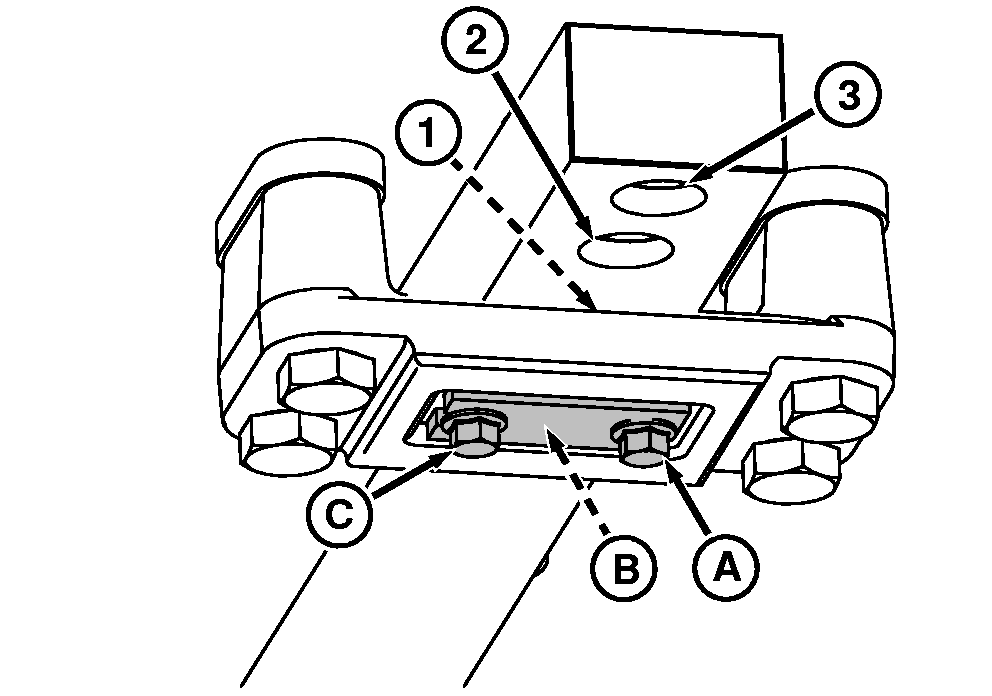

RXA0068352


A-Parafuso de Cabeça
B-Pino de Fixação
C-Parafuso de Cabeça
