Ajuste das Posições do Batente de Direção (TDM)

IMPORTANTE: Esses ajustes permitem uma folga mínima de 25,4 mm (1 in.) na volta máxima e oscilação completa do eixo. Verifique se há interferência com os pesos dianteiros, as hastes de ligação, as barras de direção e as estruturas laterais. Se equipado, os pára-lamas podem flexionar-se contra a lateral da estrutura e/ou a tela da grade durante a curva total. Um raio de curva minimizado pode ser obtido utilizando uma posição de batente mais curta.

1. Regule os pára-lamas (se equipado) e os ajustes da bitola antes de ajustar as posições do batente da direção.

2. Selecione a posição do batente de direção correta para o tamanho do pneu e o ajuste da bitola. Consulte as tabela a seguir.

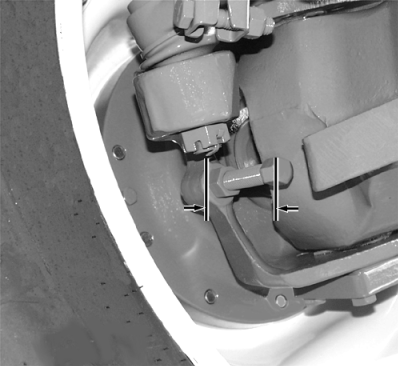

3. Ajuste os batentes de direção na posição correta, medindo o comprimento do parafuso, conforme ilustrado.

IMPORTANTE: Dependendo da posição em que a roda estiver montada, ajuste o batente observando a posição da válvula de ar em relação a barra de direção para que não ocorra interferência.

4. Aperte as porcas de retenção do batente da direção de acordo com a especificação.

Especificação

Porcas de Retenção do Batente da Direção -Torque 250 N·m (185 lb-ft)

5. Gire a roda totalmente para a direita. Comprima a articulação contra o batente de direção cinco vezes. Repita para o lado esquerdo.

6. Aperte novamente as porcas de retenção do batente da direção de acordo com a especificação.

RW26457

OUMX005,00015F3 -54-21MAY09-1/2

7. Verifique a folga girando o volante totalmente para a esquerda e em seguida para a direita.

Posições do Batente de Direção
Posição Ângulo da Curva Comprimento do Parafuso
mm (in.)
  52° 42 (1.654)
1 47° 52 (2.047)
2 42° 61.5 (2.421)
3 38° 71 (2.795)
4 34° 80 (3.150)
5 30° 89 (3.504)
6 25° 100.5 (3.957)



NOTA: Os ajustes listados são aproximados, devido ao tamanho do pneu. O ajuste do batente da direção apropriado é obtido quando o pneu está a 19 - 25,4 mm (3/4 - 1 in.) de distância da estrutura ou das blindagens laterais, quando o eixo está oscilando totalmente.
