Substituição dos Filtros de Ar Primário e Secundário do Motor

INTERVALO DE MANUTENÇÃO - ANUALMENTE *
* O intervalo pode variar de acordo com as condições operacionais



Substitua o filtro de ar primário do motor se a luz indicadora do filtro estiver ACESA.

1. Levante o capô.

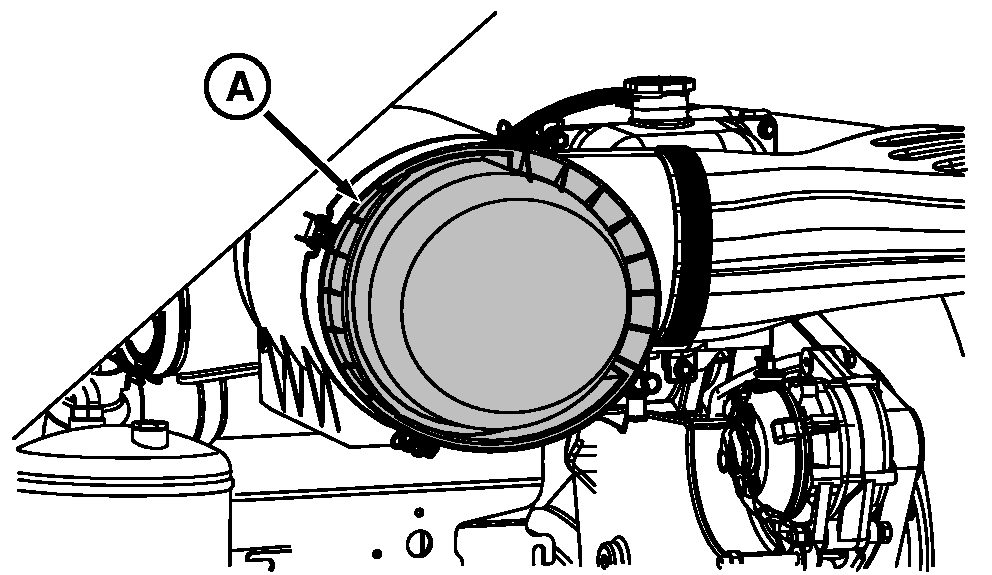

2. Solte as quatro presilhas e retire a tampa do filtro (A).


A-Tampa

RXA0068390

OUMX005,0001616 -54-22MAR05-1/2

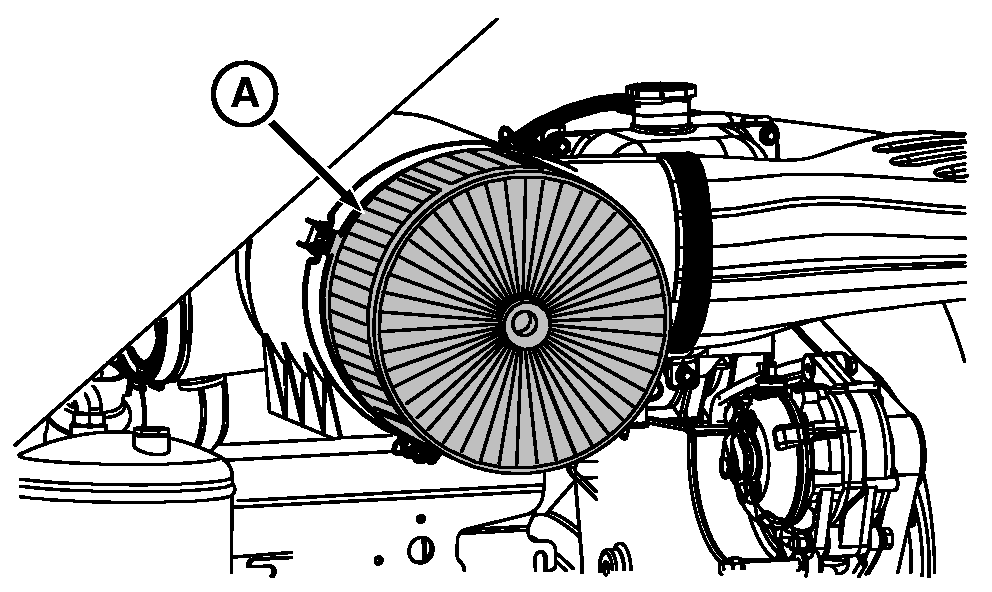

3. Gire e puxe para retirar o filtro primário (A).

4. Limpe a sujeira de dentro do recipiente e da tampa.

IMPORTANTE: Não tente limpar os filtros.

Substitua o filtro secundário a cada segunda troca de filtro primário.

Instale o novo filtro secundário imediatamente, para evitar que poeira entre para o sistema de entrada de ar.

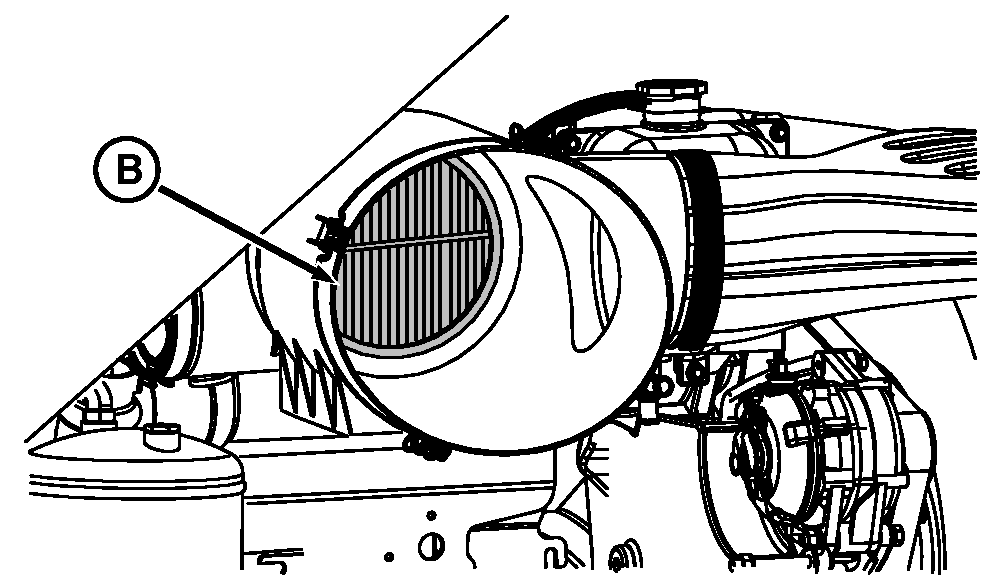

5. Puxe a alça (C) para retirar o filtro secundário (B).

6. Substitua os filtros e instale a tampa.


A-Filtro Primário
B-Filtro Secundário
C-Alça

RXA0068391
RXA0068392
RXA0068393

Filtro Secundário

OUMX005,0001616 -54-22MAR05-2/2
