Limpeza do Radiador e do Condensador/Refrigerador de Óleo

1. Desligue o motor e retire a chave.

2. Limpe a tela da grade dianteira ou os painéis laterais utilizando uma escova.

3. Levante o capô.

OUMX005,0001617 -54-13JUL05-1/4

4. Remova os parafusos (A) e levante a blindagem lateral dos parafusos prisioneiros de alinhamento.

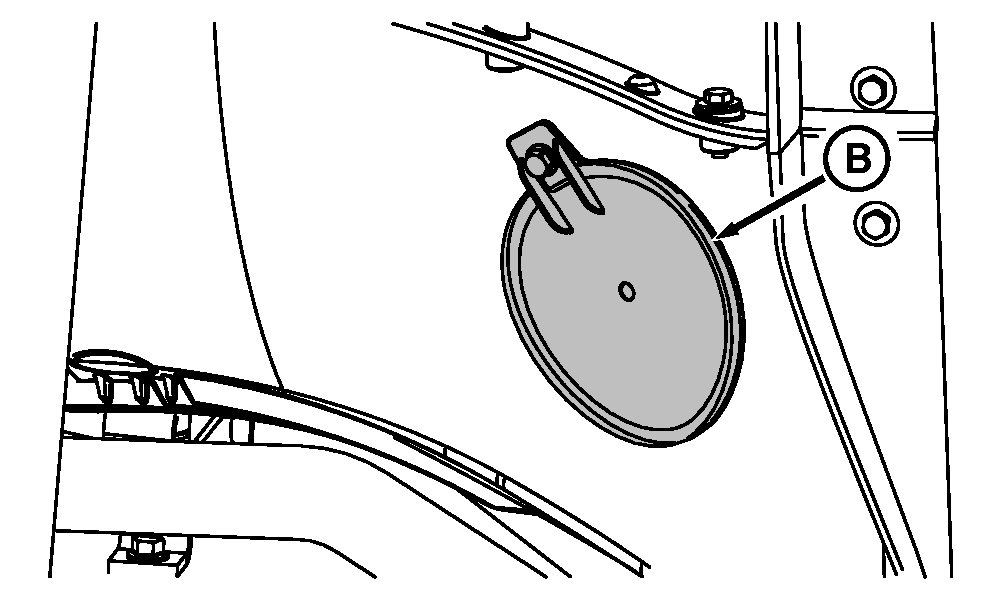

5. Remova o parafuso e a tampa (B).


A-Parafusos
B-Tampa

RXA0068395

Lado Direito

RXA0068396

OUMX005,0001617 -54-13JUL05-2/4

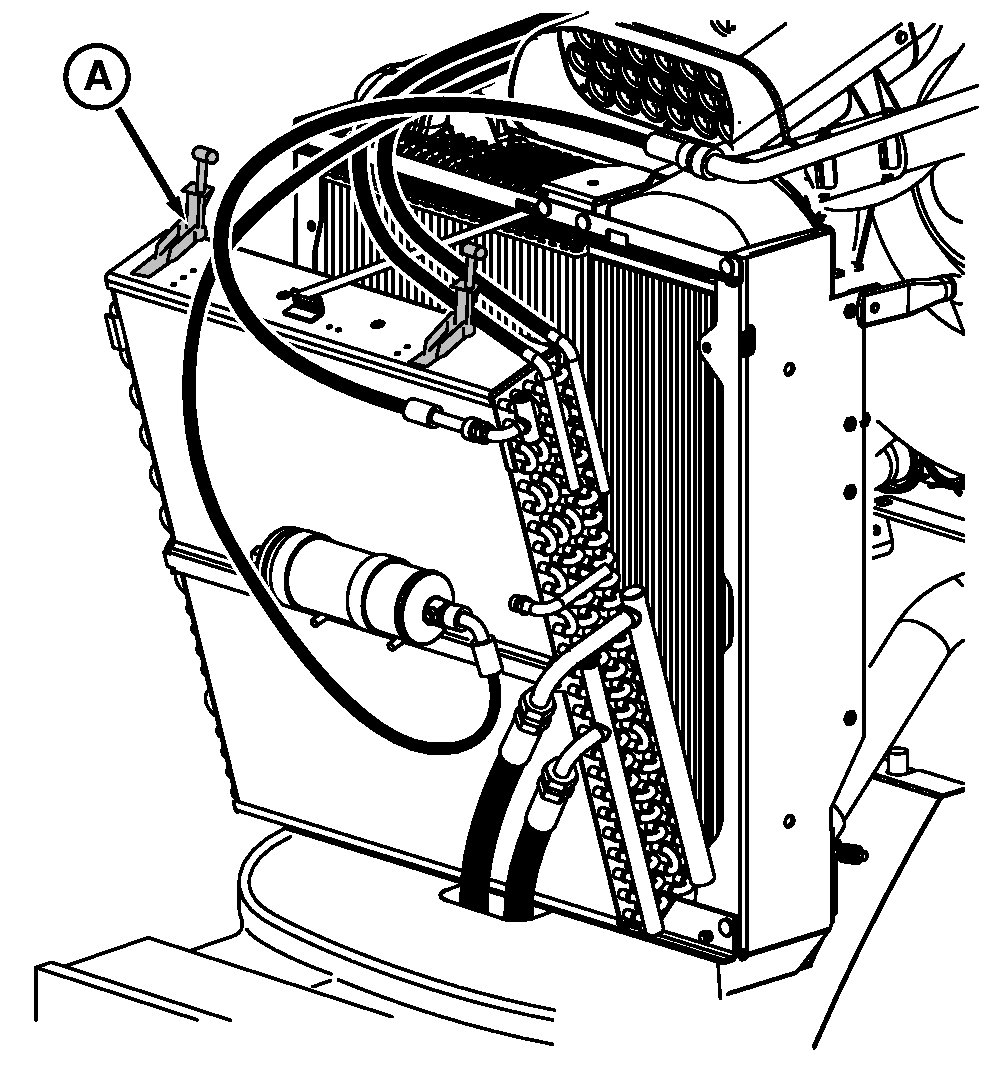

6. Libere as travas (A) ao longo do topo do condensador/refrigerador de óleo e puxe para frente, para longe do radiador.

7. Use ar comprimido ou água para limpar o radiador e o condensador/refrigerador. Endireite qualquer aleta torta.

8. Empurre o refrigerador/condensador em direção ao radiador e acione as travas.


A-Trava (2 usadas)

RXA0068397

OUMX005,0001617 -54-13JUL05-3/4

IMPORTANTE: O fluxo de ar dentro do compartimento da proteção não circulará corretamente se a tampa não for instalada adequadamente. Certifique-se de que a tampa seja instalada com a aba dentro da fenda da proteção.

9. Instale a tampa com a aba (A) DENTRO da fenda da proteção. Fixe com o parafuso.

10. Instale a proteção lateral e abaixe o capô.


A-Aba

RXA0068398

OUMX005,0001617 -54-13JUL05-4/4
