Inspeção do Tensionador da Correia do Ventilador

INTERVALO DE MANUTENÇÃO › 1500 HORAS



1. Levante o capô.

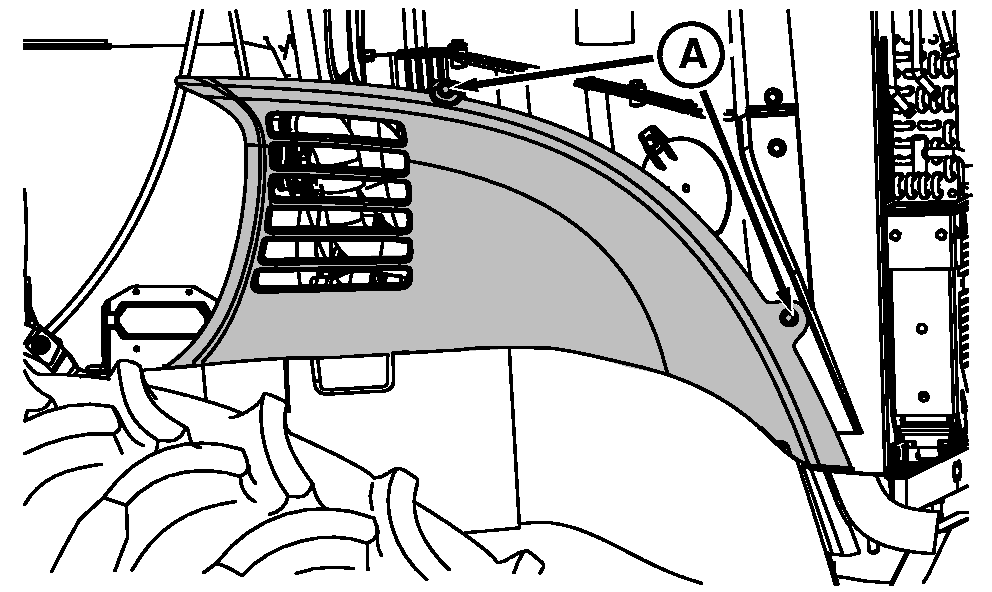

2. Remova os parafusos (A) e levante a blindagem lateral dos parafusos prisioneiros de alinhamento.


A-Parafusos

RXA0068395

Lado Direito

OUMX005,000161A -54-22MAR05-1/3

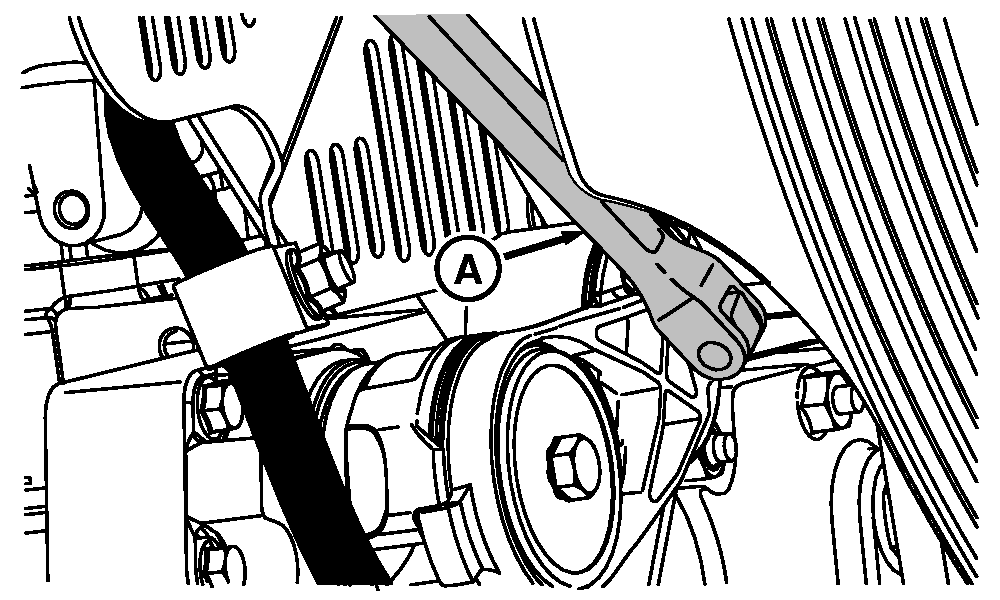

3. Libere a tensão das correias usando uma ferramenta de 1/2 in. (A).

4. Remova a correia da polia do alternador.

5. Libere a tensão do esticador de correiao e remova a ferramenta.


A-Pé-de-Cabra de 1/2 in.

RXA0068399

OUMX005,000161A -54-22MAR05-2/3

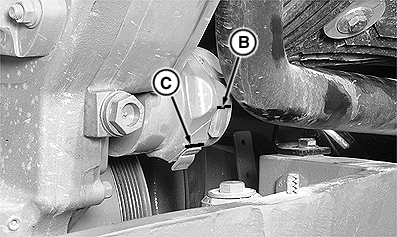

6. Meça 21 mm (13/16 in.) da marca (B) e faça uma marca (C) no suporte de montagem.

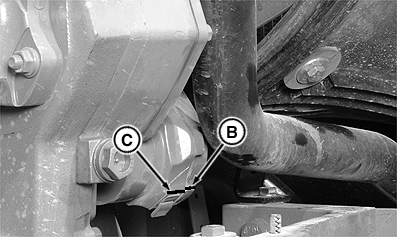

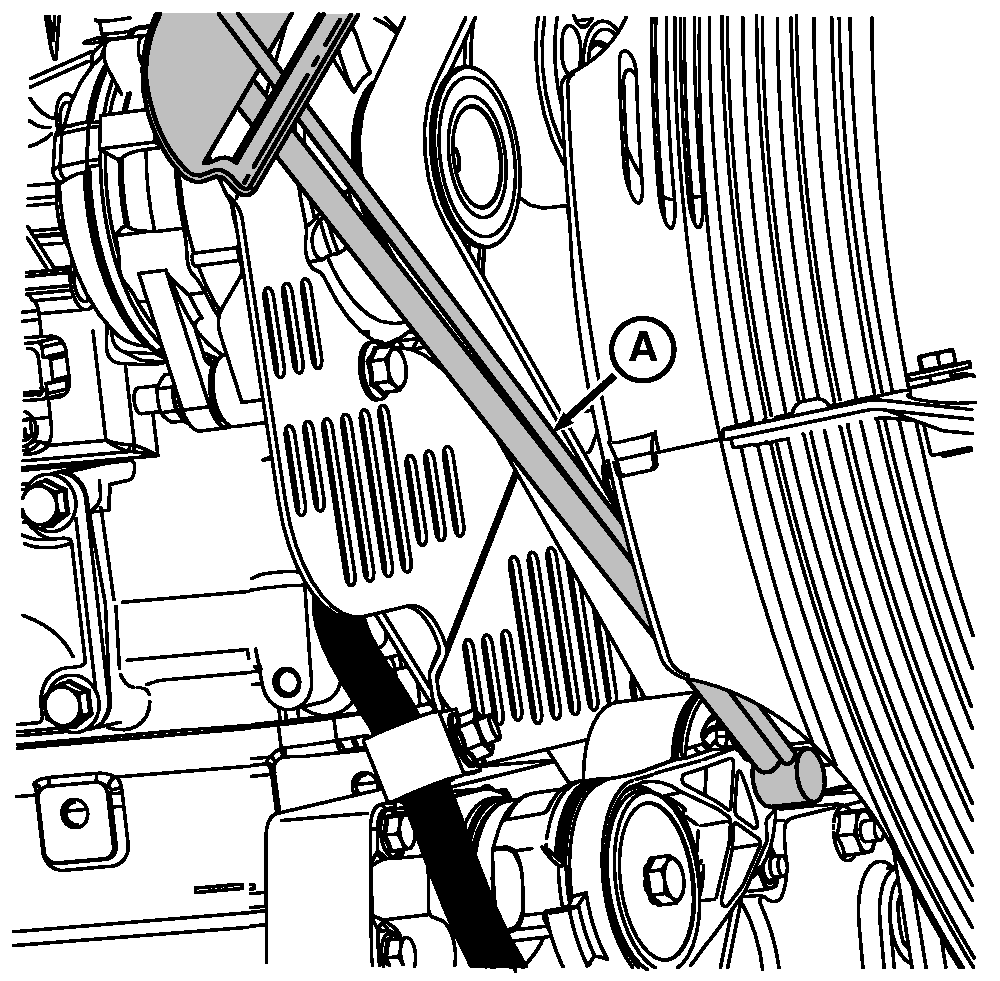

7. Gire o braço de tensão com o torquímetro (A) até que as marcas (B e C) estejam alinhadas. Se a medição do torquímetro não estiver dentro das especificações, troque todo o mecanismo do tensionador. (Consulte seu concessionário John Deere).

Especificação

Braço de Tensão -Torque 18-23 N·m (159-204 lb-in.)

8. Instale a correia e a blindagem lateral.

9. Abaixe o capô.


A-Torquímetro
B-Marcação no Braço de Tensão
C-Marcação no Suporte de Montagem

RXA0068400
RXA0064135
RXA0064136

OUMX005,000161A -54-22MAR05-3/3
