Troca do Óleo Hidráulico da Transmissão e Limpeza da Tela de Sucção

INTERVALO DE MANUTENÇÃO › 1250 HORAS
O intervalo pode ser estendido até 1500 horas se for utilizao o óloe Hy-Gard no trator e no implemento, ou seja, sem contaminação de óleo.



1. Dirija o trator para aquecer o óleo hidráulico da transmissão.

2. Estacione o trator em uma superfície nivelada.

3. Deixe o motor ligado em marcha lenta durante um-dois minutos, então desligue o motor.

NOTA: Pode ser necessário remover a barra de tração para acessar os bujões de dreno.

4. Remova os bujões do dreno (A).

5. Retire a linha de óleo (B), localizada no lado esquerdo dianteiro da caixa do diferencial.

6. Retire a tela de sucção e lave cuidadosamente com solvente. Sopre com ar comprimido até secar.

7. Instale a tela e a linha de óleo certificando-se de que o anel O e a junta estejam posicionados corretamente.

8. Reinstale os bujões depois de ter drenado todo o óleo.

9. Reabasteça com o óleo hidráulico de transmissão especificado na seção Combustível, Lubrificantes e líquido de arrefecimento.

Especificação

Sistema Hidráulico de Transmissão -Capacidade 108 L (28.5 gal)

10. Ligue o motor e deixe operar durante alguns minutos. Verifique se há vazamentos. Desligue o motor e verifique novamente o nível de óleo depois de cinco minutos no mínimo. Adicione óleo conforme necessário.

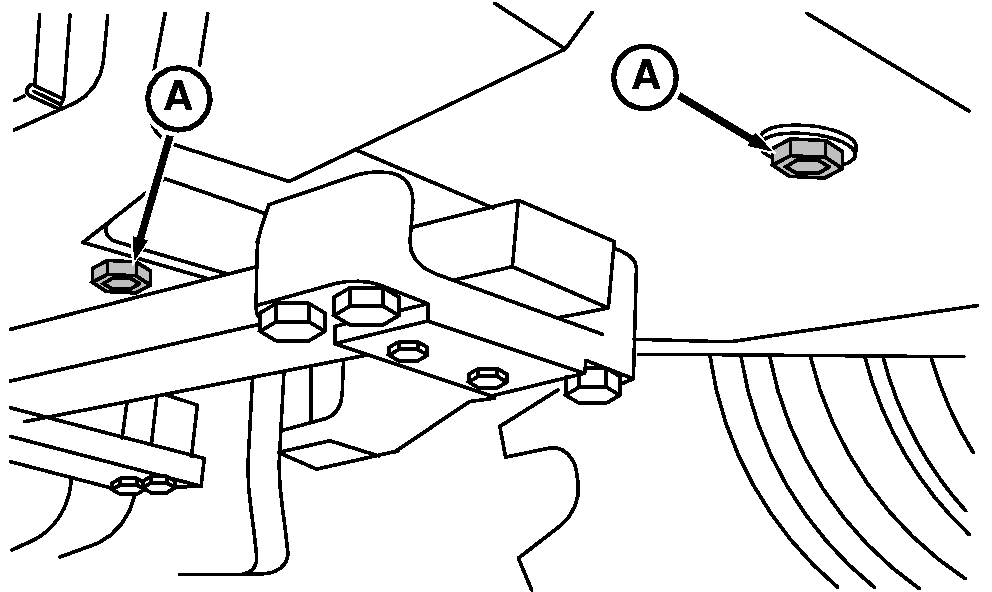

RXA0068446

Bujões de Drenagem da Caixa do Diferencial

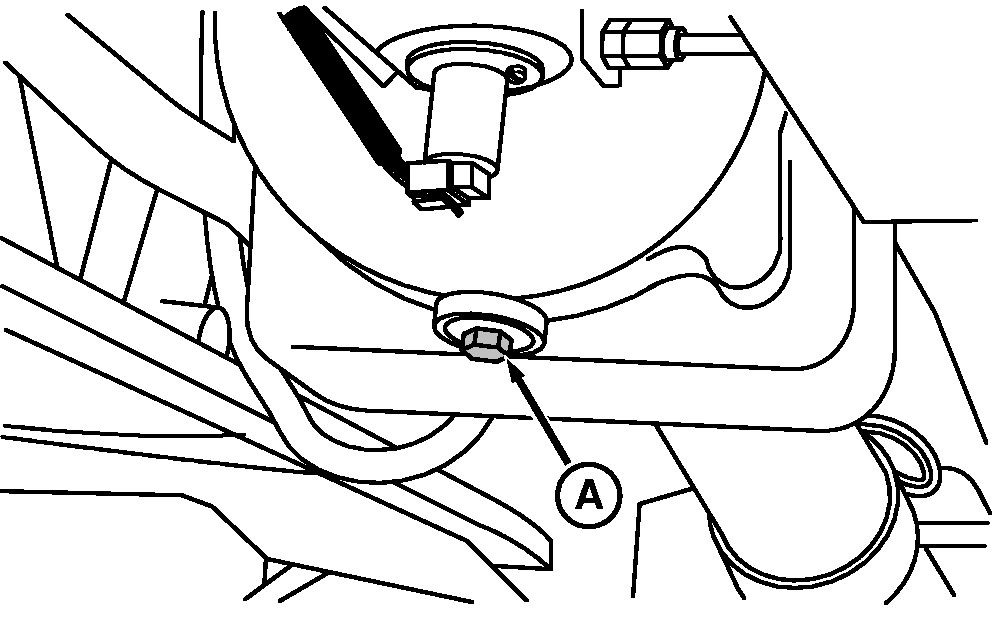

RXA0068447

Bujão de Dreno do Alojamento da Embreagem da TDM

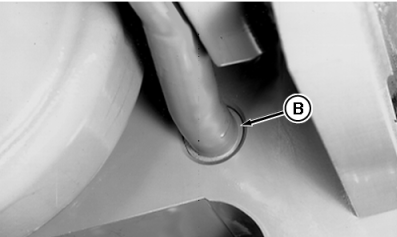

RW26989

Localização da Rede de Sucção


A-Bujões de Dreno
B-Linha de Óleo

OUMX005,000162C -54-13DEC06-1/1
