Verificação do Nível do Líquido de Arrefecimento (Reservatório de Expansão do Líquido de Arrefecimento)

2. Se o nível do líquido de arrefecimento estiver baixo;

a. Levante o capô.

b. Verifique se há sinais de vazamento. Repare se necessário.

NOTA: Se o reservatório de expansão do líquido de arrefecimento continuar a precisar de adição de líquido de arrefecimento e não houver sinal de vazamento externo, isso pode indicar vazamento interno de líquido de arrefecimento. Contate seu Concessionário John Deere para informar-se sobre a manutenção.

c. Remova a tampa do reservatório de expansão de líquido de arrefecimento (B) e adicione líquido de arrefecimento, conforme especificado na seção Combustível, Lubrificantes e Líquido de Arrefecimento.

d. Abaixe o capô.

A-Visor

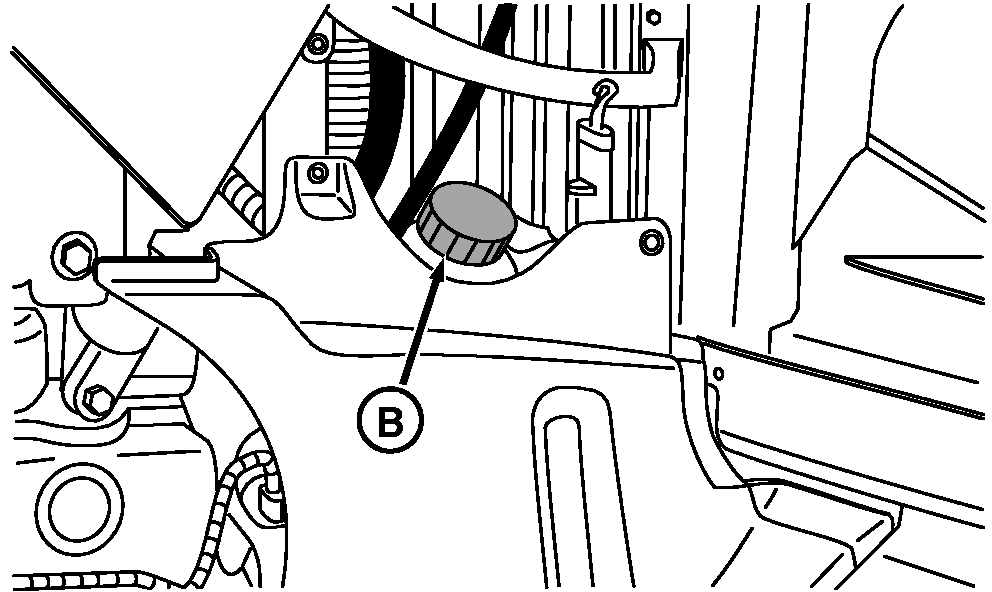

B-Tampa do Reservatório de Expansão do Líquido de Arrefecimento

OUMX005,0001638 -54-09MAY05-1/2

CUIDADO: A liberação explosiva de fluidos do sistema de refrigeração pressurizado pode causar queimaduras graves.

Desligue o motor. Somente remova a tampa quando estiver suficientemente fria para ser tocada com as mãos. Afrouxe o tampão lentamente até o primeiro batente para diminuir a pressão, antes de removê-lo completamente.

1. Levante o capô.

2. Gire a tampa do tanque de desaeração (A) lentamente para aliviar a pressão. Remova a tampa.

3. Verifique o nível do tanque de desaeração. O tanque não estará cheio de líquido de arrefecimento quando a tampa for removida. Ao verificar o tanque, se o tanque de líquido de arrefecimento estiver pelo menos metade cheio, não acrescente líquido adicional. Se o tanque estiver vazio e o reservatório de expansão tiver sido mantido pelo menos no frio máximo, isso indica um vazamento que impede que o sistema recupere o líquido de arrefecimento do reservatório de expansão. Se o nível do reservatório de expansão não se alterar entre o momento em que o motor está frio e sendo aquecido, esse é um sinal de um vazamento ou de que o líquido de arrefecimento está muito baixo no circuito pressurizado.

4. Adicione líquido de arrefecimento conforme especificado na Seção de Combustíveis, Lubrificantes e Líquido de Arrefecimento.

5. Reinstale a tampa do tanque de desaeração.

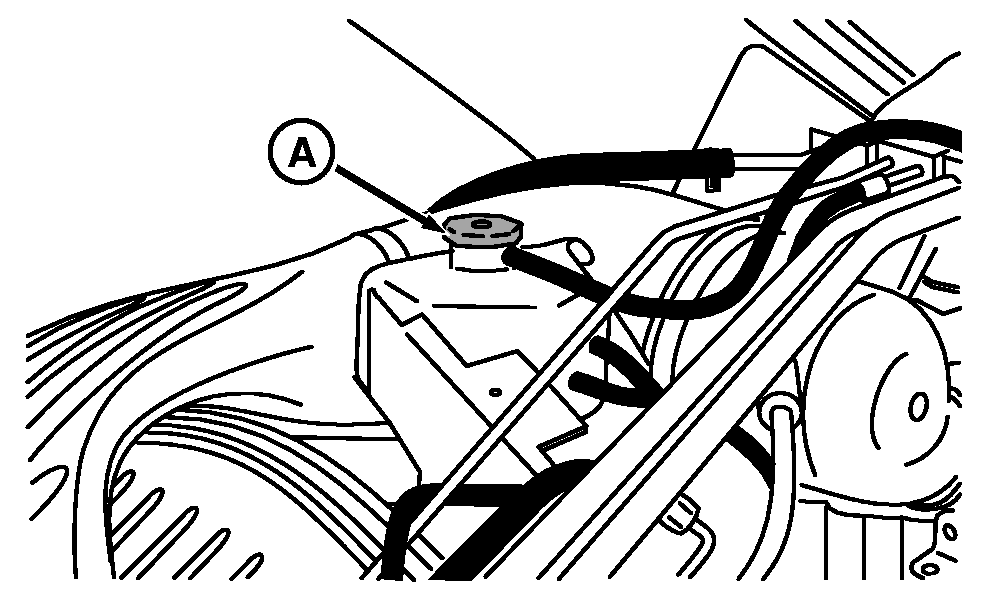

A-Tampa do Tanque de Desaeração

OUMX005,0001638 -54-09MAY05-2/2
