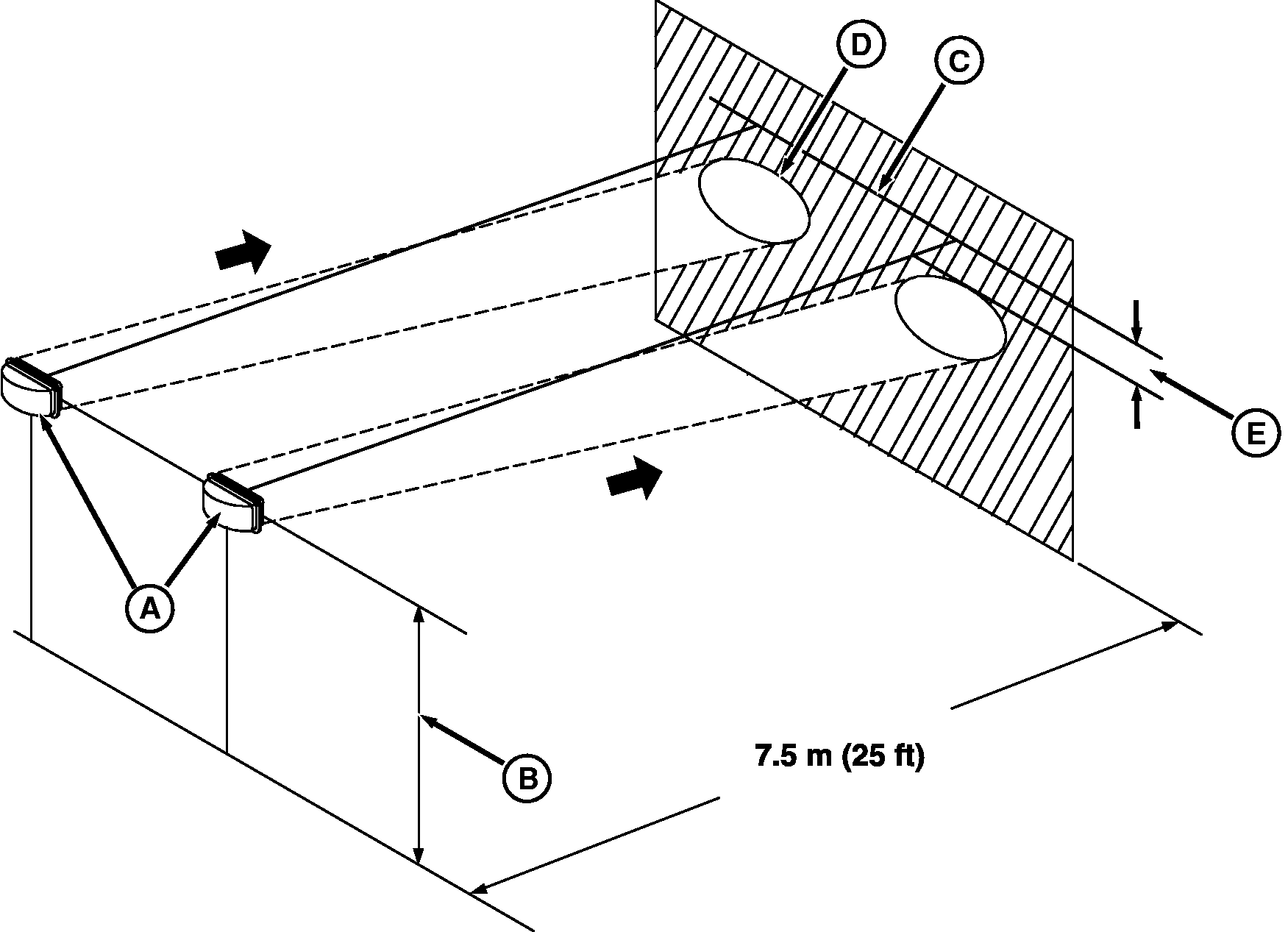

Ajuste dos Faróis

RW26898


A-Faróis
B-Distância do Centro do Farol até o Solo


C-Linha Horizontal na Parede


D-Fronteira da Área Clara


E-10% da Distância (B)

1. Estacione o trator em uma superfície nivelada com os faróis (A) a 7,5 metros (25 ft) de uma parede vertical.

2. Meça a distância (B) do centro do farol principal até o solo.

3. Marque uma linha horizontal (C) na parede com a mesma distância do solo de (B).

4. Ajuste os faróis para luz baixa e observe as áreas claras na parede.

5. Ajuste os faróis de modo que a borda superior da área clara (D) fique pelo menos a um décimo da distância (B) abaixo da linha (C).

    OUMX005,0001652 -54-23MAY03-1/2

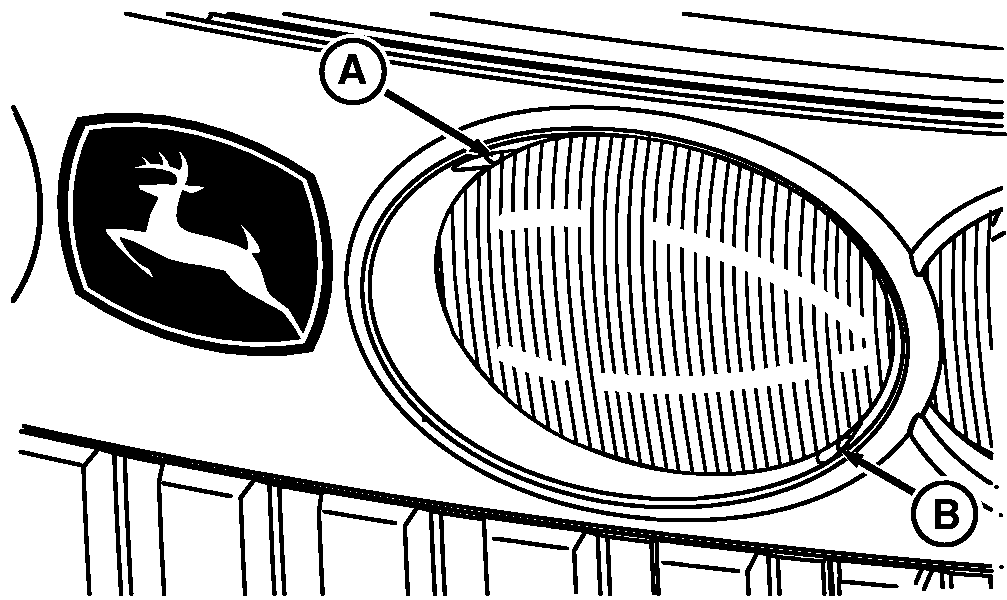

    • Vire o parafuso (A) para posicionar o farol para dentro e para cima.
    • Vire o parafuso (B) para posicionar o farol para fora e para baixo.


    A-Parafuso
    B-Parafuso

      RXA0068497

      Lado Esquerdo Exibido
