Retorno do Motor Hidráulico e Kits de Drenagem da Caixa

Um pórtico de retorno do motor é fornecido na parte superior da saída da válvula do levante ou na tampa da extremidade da suplementação de potência se o trator for encomendado sem levante. Esse pórtico proporciona acesso ao circuito de retorno de baixa pressão do trator.

O pórtico (A) é usado para o dreno da caixa do motor para aplicações com baixo fluxo e baixa pressão. O dreno da caixa do motor é usado quando o fluxo do óleo de retorno é muito alto para o pórtico de retorno do motor e poderia causar contra pressão que danificaria as vedações do motor. Os kits de drenagem da caixa e retorno do motor estão disponíveis em seu concessionário John Deere.

Retire o tampão do acoplador do retorno do motor hidráulico. Conecte a mangueira de retorno no acoplador, certificando-se de que a extremidade da mangueira e o acoplador estejam limpos.

A utilização do acoplador de retorno do motor evitará:

• Operação inversa inadvertida
• Pressurização da linha de retorno da função auxiliar
• Verificação do fluxo potencial do acoplamento lateral de retorno da VCR

Exemplos de implementos que não podem resistir à alta pressão aplicada nos dois pórticos são:

• Motores hidráulicos que têm pórticos de retorno e de drenagem da caixa conectadas. Podem resultar em falhas no alojamento do motor ou das vedações do eixo, caso a linha de retorno seja pressurizada.
• Válvulas de controle auxiliar localizadas no implemento podem permitir o movimento inesperado dos cilindros ou o não funcionamento correto se a pressão da linha for muito alta.

NOTA: Os motores sem válvulas de retenção de sobrecarga deverão ser conectados ao acoplador do retorno do motor para impedir a pressurização da linha de retorno quando a VCR for retornada para o neutro.

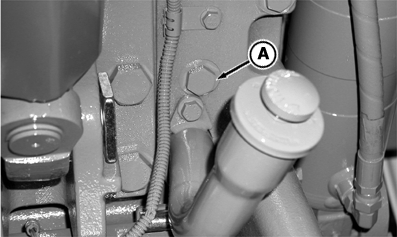

A-Pórtico de Acesso de Pressão Baixa
