Uso do Painel de Energia Auxiliar

IMPORTANTE: O painel de energia não é um estabilizador. O equipamento elétrico com memória de programa exige proteção contra danos de oscilações elétricas e picos de corrente.

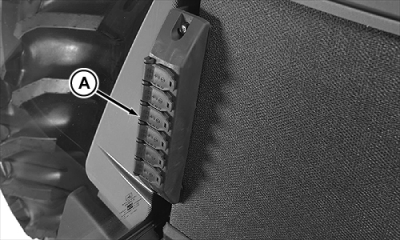

O painel de energia (A) fornece seis saídas de 12 volts com aterramento. Um com 30 A que passa pela chave e outro direto, também com 30 A. Os conectores podem ser utilizados ao conectar equipamento auxiliar.

Os adaptadores são diretamente conectados na linha de energia com alimentação através da chave. Para troca para alimentação através da chave (com três fios), retire a pequena alça na extremidade da fenda do plugue e gire o plugue 180°.

NOTA: O pequeno ponto branco na lateral do plugue do adaptador, próximo a dobradiça do tampão, indica que o circuito é direto. Se o ponto está oposto à dobradiça da tampa, o circuito está conectado através da chave.

Os adaptadores estão disponíveis no seu Revendedor John Deere para os seguintes itens: adaptadores de tomada elétrica, adaptadores de conveniência de três saídas e adaptadores-padrão.

A-Faixa de Alimentação Auxiliar

OUMX005,00016DE -54-22MAR05-1/1
