Instalação dos Pesos QUIK-TATCH

Até 20 pesos QUIK-TATCH podem ser instalados nos tratores.

Quando exigido, instale os pesos QUIK-TATCH, balanceados em cada lado do centro (A). Os primeiros dois pesos devem ser instalados como um par.

Passe os parafusos de fixação (B) através dos buracos e prenda com uma porca para segurar os seis pesos, ou menos, na posição. Aperte de acordo com as especificações.

Especificação

A-Central
B-Parafusos de Fixação

OUMX005,00016E4 -54-13AUG07-1/2

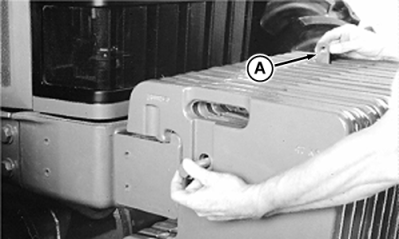

Quando oito ou mais pesos forem instalados, insira os retentores (A) entre os pesos, um com o furo rosqueado para cima e o outro com o furo rosqueado para baixo. Aperte os parafusos de acordo com as especificações.

Especificação

A-Retentores

OUMX005,00016E4 -54-13AUG07-2/2
