Uso da Tomada com 7 Terminais

A tomada (A) é utilizada para conectar luzes, sinaleiras direcionais e equipamentos elétricos remotos em carros de transporte ou implementos. Sempre utilize as luzes auxiliares no implemento rebocado quando as lanternas traseiras do trator e outros faróis estiverem obscurecidos.

NOTA: O plugue correspondente está disponível em seu Concessionário John Deere.

Terminal Função
1 Sinaleira Traseira Esquerda
2 Acessório
3 Aterramento
4 Sinaleira Traseira Direita
5 Curva à Esquerda
6 Luz do Freio
7 Curva à Direita

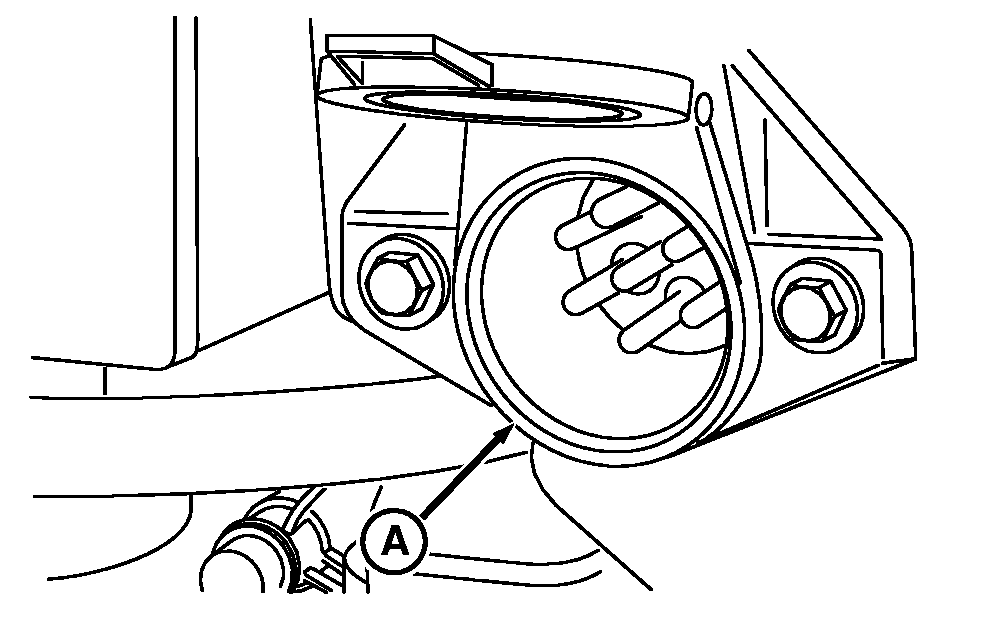

A-Tomada com 7 Terminais

RXA0068234
RW21249A

OUO1011,0005391 -54-22MAY09-1/1
