Operação do Ar Condicionado, Descongelamento e Aquecimento da Cabine (Equipamento Padrão)

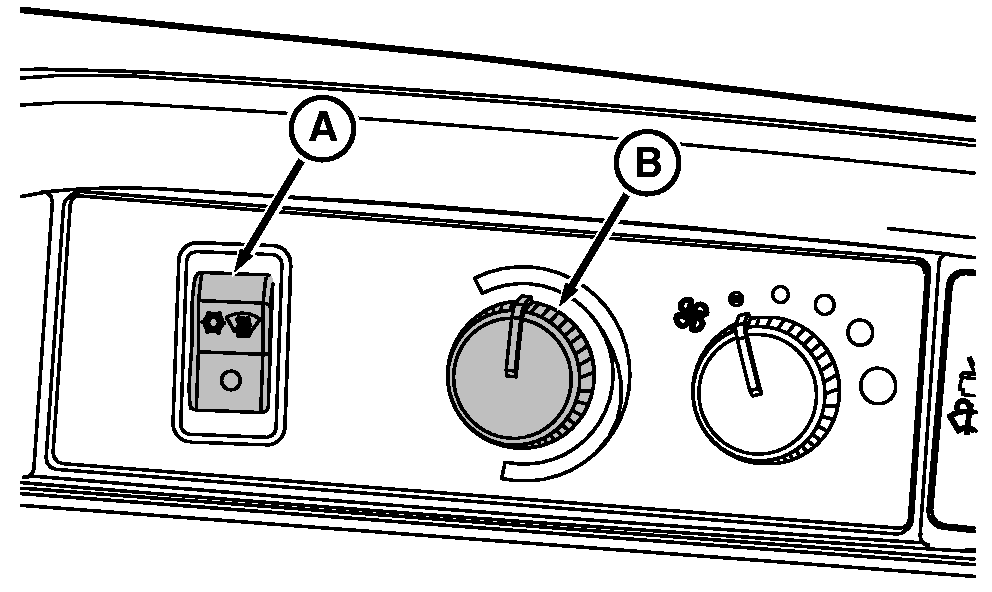

Empurre o botão do ar condicionado (A) para a posição ON (LIGADO) para resfriar ou descongelar a cabine. Deixe o interruptor na posição OFF (DESLIGADO) para aquecer.

Coloque o manípulo de controle da temperatura (B) na zona vermelha para aquecer e na zona azul para resfriar.

A-Interruptor do Ar Condicionado
B-Botão do Controle de Temperatura

OUO1011,000539C -54-03SEP08-1/4

NOTA: A posição de purga é usada para o resfriamento rápido da cabine.

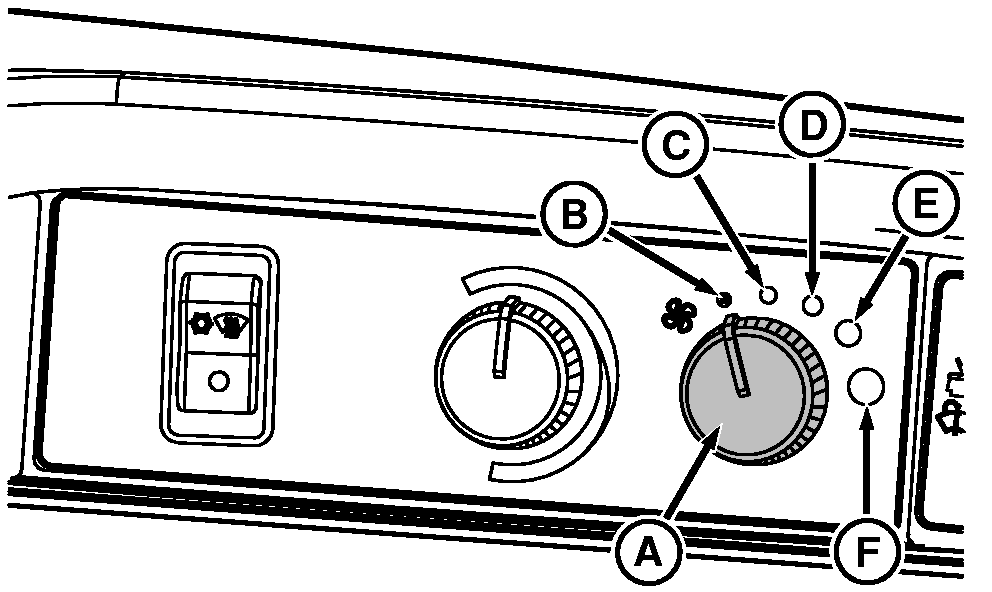

Gire o manípulo de controle de velocidade da ventilação (A) para a posição desejada (B-F).

A-Botão de Controle do Ventilador
B-Off (Desligado)
C-Rotação Baixa
D-Rotação Média
E-Rotação Alta
F-Exaustão

OUO1011,000539C -54-03SEP08-2/4

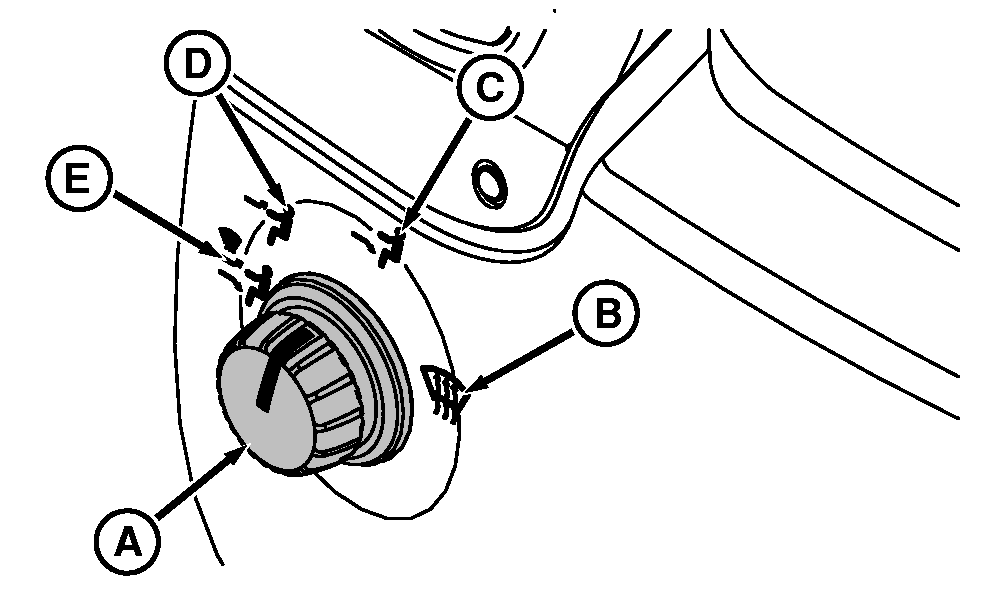

Gire o manípulo de direção de fluxo de ar (A) para a saída desejada (B-E).

A-Direção do Fluxo de Ar
B-Limpador
C-Piso
D-Ventilação frontal
E-Todos

OUO1011,000539C -54-03SEP08-3/4

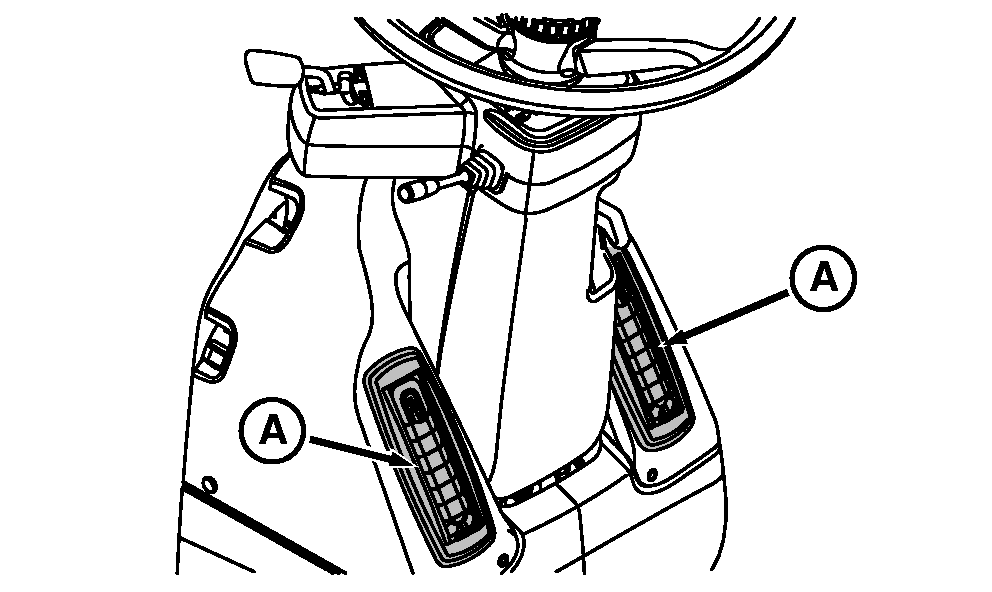

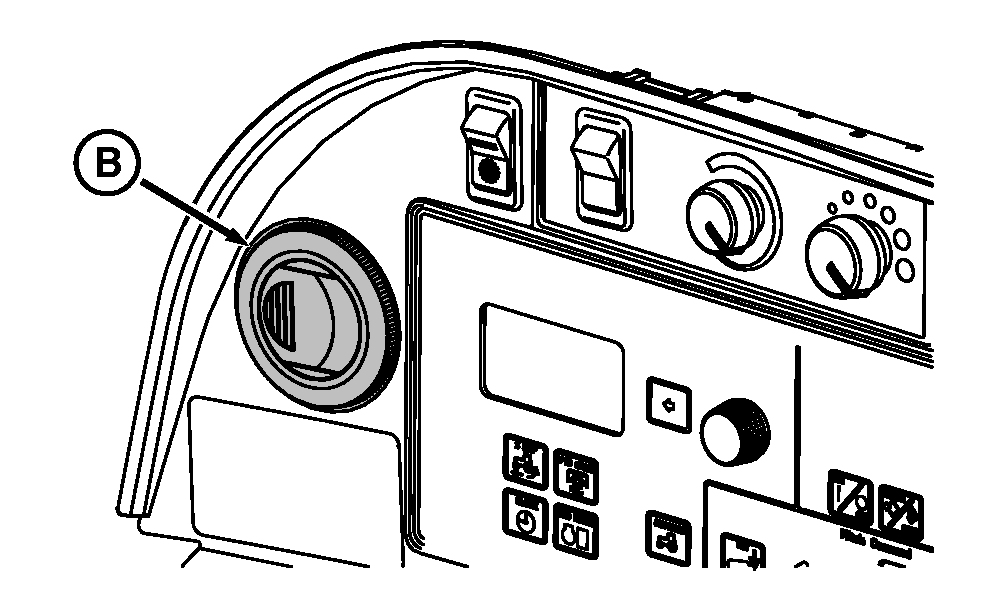

As frestas (A e B) nos consoles laterais e frontais são usados para direcionar o fluxo de ar para as janelas no descongelamento ou para o operador no caso de aquecimento ou resfriamento.

A-Frestas do Console Dianteiro
B-Frestas do Console Lateral

OUO1011,000539C -54-03SEP08-4/4
