Localização das Conexões do Sistema GREENSTAR™

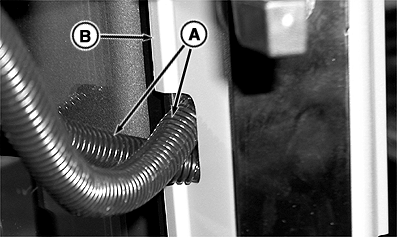

Os conectores nos conduítes (A) para o Processador Móvel e Monitor do Mostrador são acessados através do entalhe da coluna do canto (B).

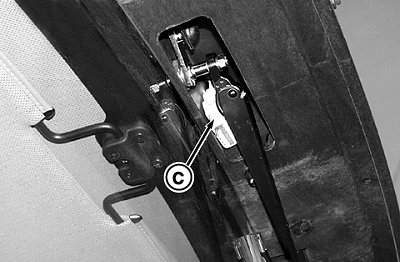

O conector (C) do GPS fica no motor do limpador dianteiro.

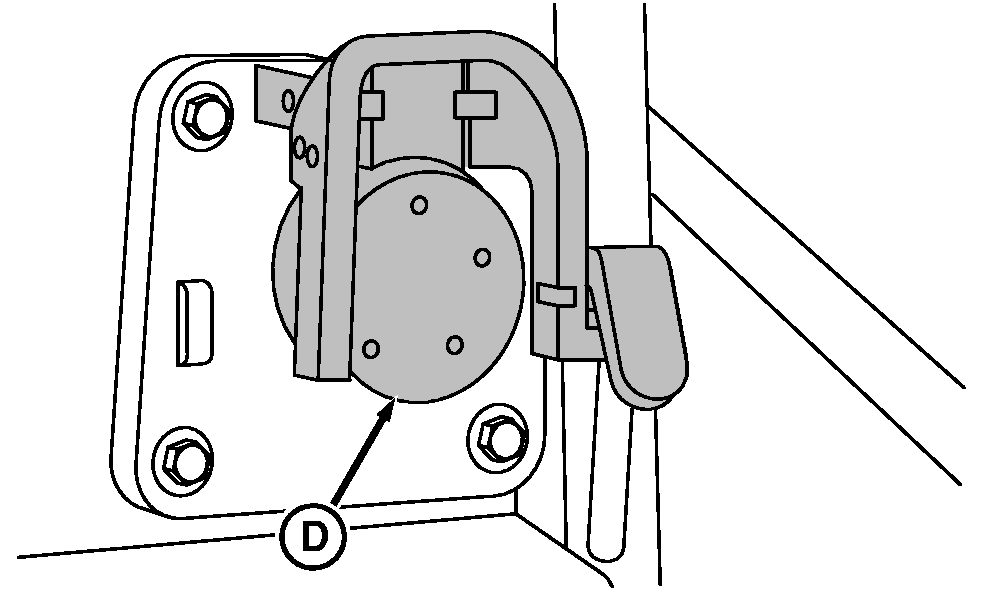

O conector do implemento (D) está na traseira do trator.


A-Conduítes do Fio do Processador Móvel e Monitor do Mostrador
B-Coluna do Canto
C-Conector do Receptor GPS
D-Conector do Implemento

RXA0075004
RXA0075005
RXA0075006

GREENSTAR é uma marca registrada da Deere & Company

OUO1011,00053A2 -54-03SEP08-1/1
