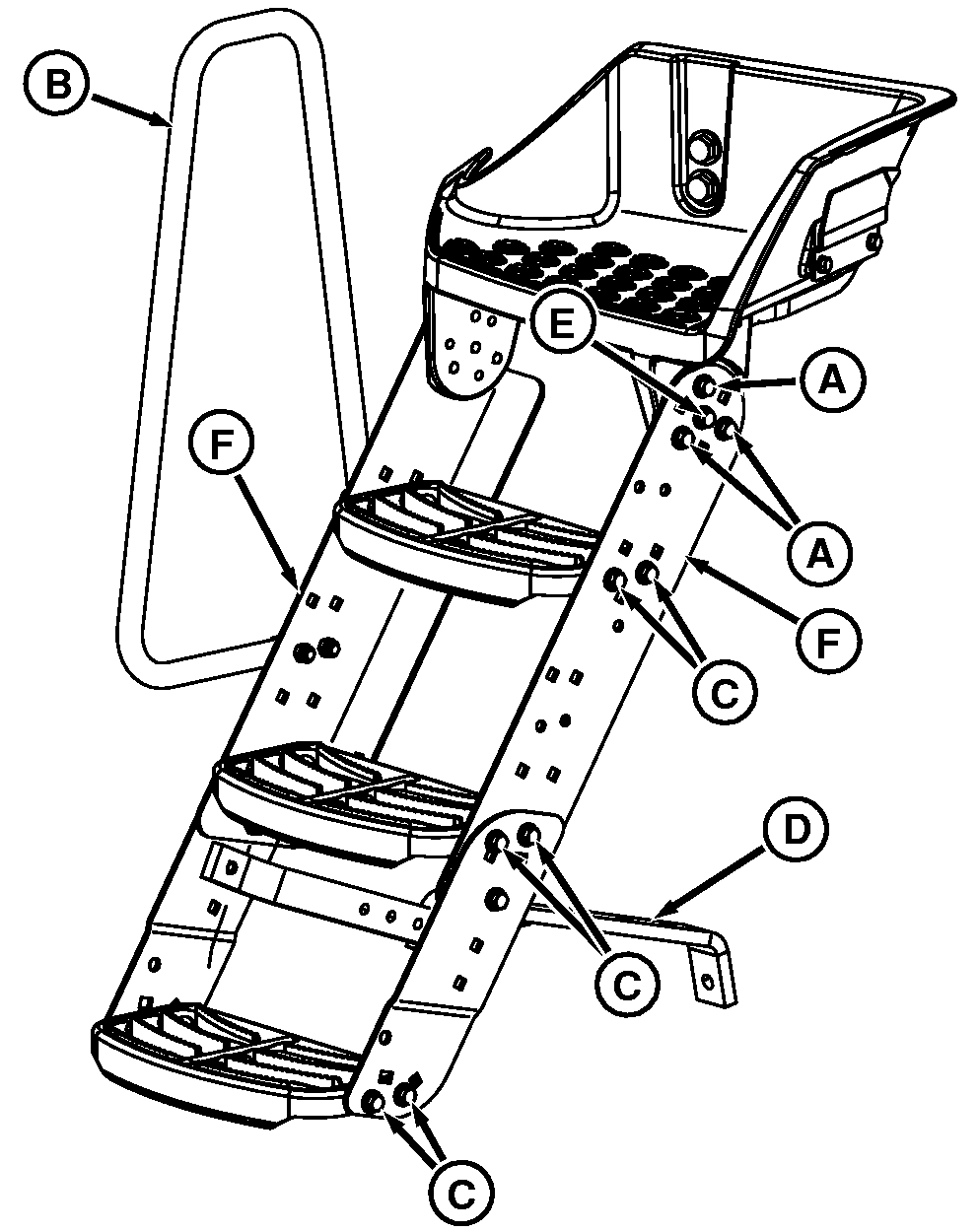

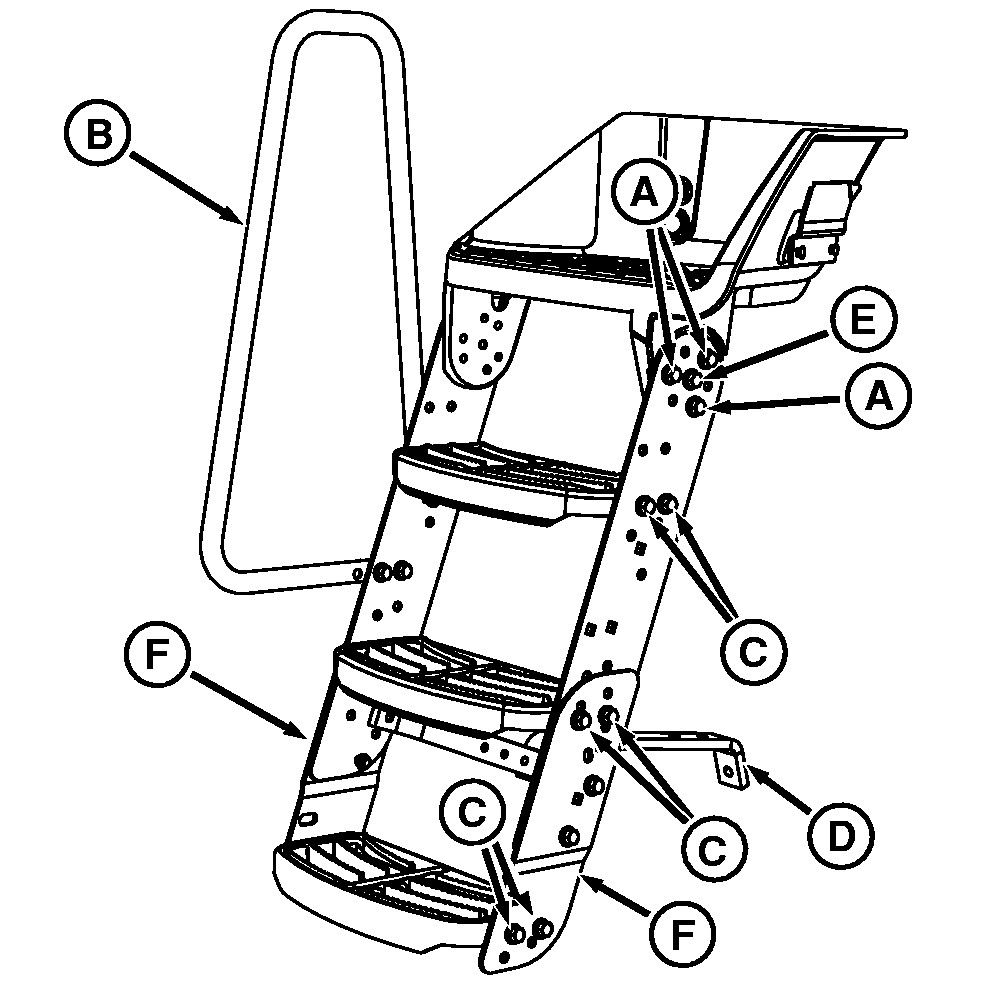

Posicionamento dos Degraus e CorrimãosDegrausNOTA: O conjunto de degraus pode ser ajustado para as posições larga ou estreita. Para os degraus posicionados como largos, use os furos redondos dos degraus individuais dos painéis laterais (F) e o posicionamento do corrimão. Para os degraus estreitos, use os furos quadrados dos painéis laterais Não remova o parafuso central (E). O conjunto de degraus pode girar para a nova configuração quando fixado com o parafuso central que facilita o alinhamento dos furos dos parafusos. Altere o ângulo do conjunto de degraus removendo os parafusos (A). Usando o parafuso central, gire os degraus até a nova configuração e instale os parafusos. Use o parafuso de posicionamento do degrau (C) para ajustar os degraus individuais para coincidir com o ângulo de montagem do degrau. CorrimãoO corrimão (B) deve ser posicionado junto aos degraus. NOTA: Um acessório de pára-lama opcional está disponível em seu concessionário John Deere. Quando o trator é equipado com uma porta do lado direito da cabine, são fornecidos degraus fixos e não ajustáveis. Tirante O tirante (D) é virado de extremidade a extremidade quando se converte de uma configuração de degraus para outra.
|
|
OUO1011,00053A4 -54-22APR05-1/1 |
