Ajustes da Roda de Oito Posições

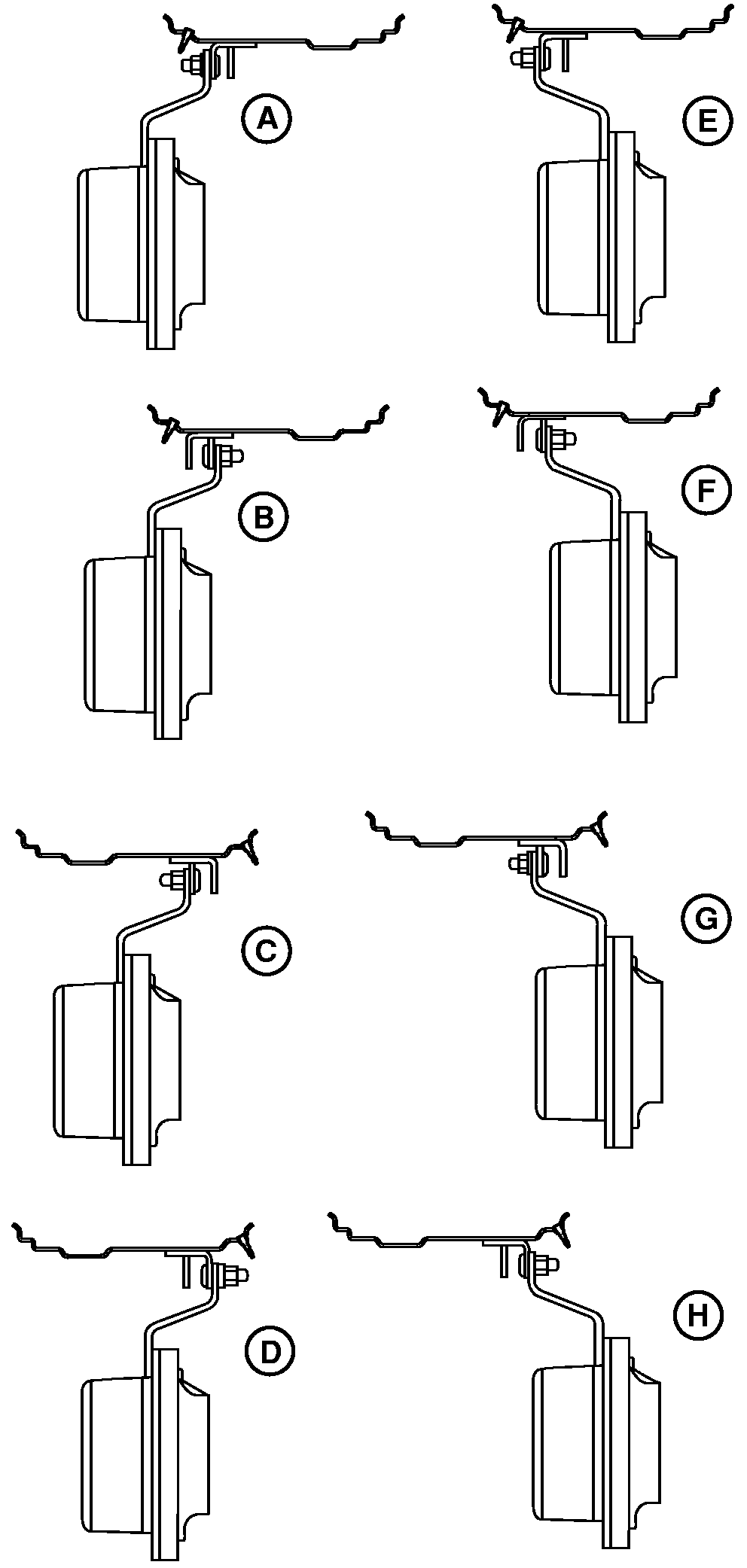

NOTA: (A - H) são usados para todos os pneus de 540 mm (20.8 in.) ou menos.

Os ajustes da bitola são medidos na linha de centro inferior do pneu.

Use o diagrama à direita para montar o aro e o disco para um ajuste de bitola desejado para todos os pneus de 540 mm (20.8 in.) ou menos.

IMPORTANTE: Após ajustar o espaçamento da roda, aperte os parafusos do aro ao disco com 310 N·m (230 lb-ft) e as porcas do cubo ao disco com 600 N·m (445 lb-ft).

Aperte novamente após 3 HORAS de trabalho, 10 HORAS e DIARIAMENTE , na primeira semana de operação.

Ajuste os pára-lamas e os batentes de direção conforme necessário usando as tabelas e diagramas da página seguinte.

OURX935,00000AC -54-20AUG03-1/2

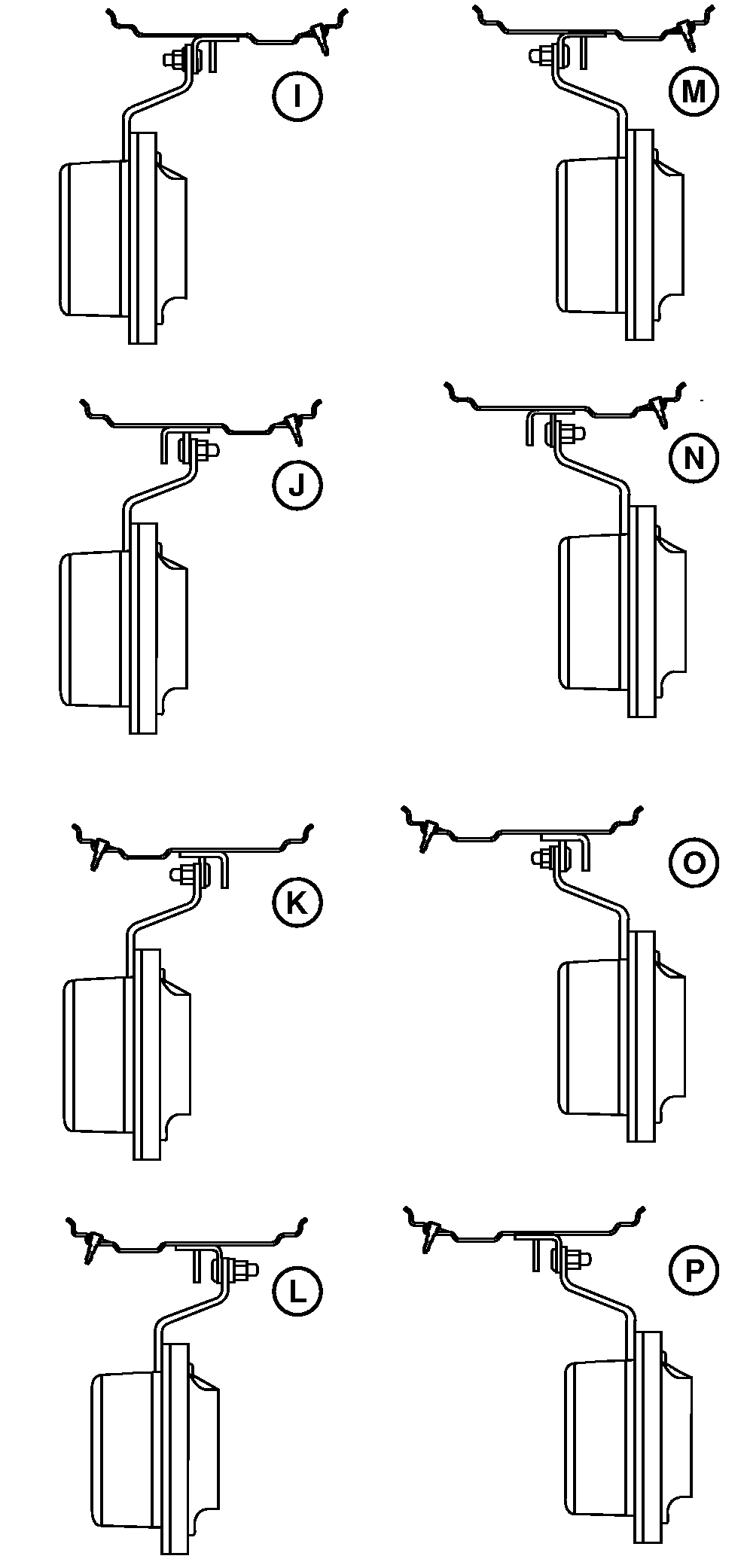

NOTA: (I - P) são usados para pneus 600/65R28.

Os ajustes da bitola são medidos na linha de centro inferior do pneu.

Use o diagrama à direita para ajustar o aro e o disco para um ajuste de bitola desejado para os pneus 600/65R28.

IMPORTANTE: Após ajustar o espaçamento da roda, aperte os parafusos do aro ao disco com 310 N·m (230 lb-ft) e as porcas do cubo ao disco com 600 N·m (445 lb-ft).

Aperte novamente após 3 HORAS de trabalho, 10 HORAS e DIARIAMENTE , na primeira semana de operação.

Ajuste os pára-lamas e os batentes de direção conforme necessário usando as tabelas e diagramas da página seguinte.

OURX935,00000AC -54-20AUG03-2/2
