Reboque do Trator

causym CUIDADO: Evite lesões físicas ou morte. Desconecte o eixo de acionamento da TDM se rebocar o trator com as rodas dianteiras em um carro de transporte. A perda de energia elétrica ou de pressão do sistema hidráulico de transmissão engatará a TDM e puxará o trator para fora do transportador, mesmo com o interruptor na posição DISENGAGED (DESLIGADA).

IMPORTANTE: Evite danos aos componentes da transmissão e do trem de acionamento:

  • NUNCA tente dar partida no trator rebocando-o. O motor não dará partida.

  • Se possível, opere o motor acima de 1.250 rpm para fornecer lubrificação, força de direção e dos freios. Tenha um operador para dirigir e frear o trator.

  • Não reboque um trator mais rápido que 8 km/h (5 mph). Não ultrapasse 3 km/h (2 mph) nos primeiros 10 minutos em temperaturas abaixo do ponto de congelamento.

  • Verifique o nível de óleo hidráulico da transmissão. Acrescente 4 L (1 gal) para cada 152 mm (6 in.) que as rodas dianteiras se afastarem do solo. Não levante as rodas mais do que 305 mm (12 in.). Drene o excesso de óleo após o transporte.

1. Desconecte o eixo de acionamento se rebocar o trator com as rodas dianteiras em um transportador.

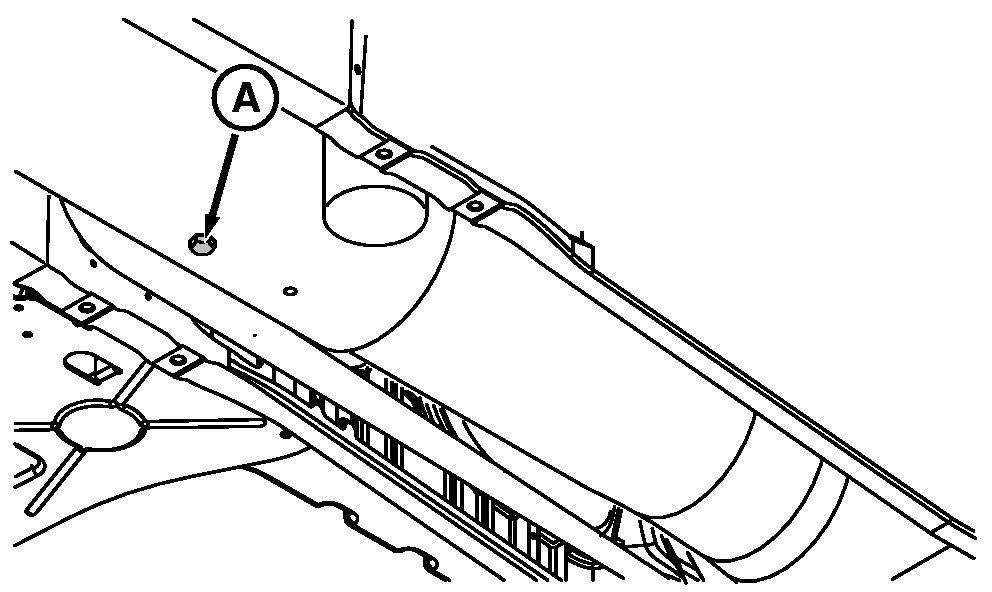

a. Retire o parafuso (A) e deslize a blindagem do eixo de acionamento para longe do alojamento da embreagem.

b. Remova o anel elástico e deslize o eixo de acionamento para frente. Apóie o eixo usando um fio.

RXA0068364


A-Parafuso

OURX986,0000218 -54-16FEB04-1/4

c. Instale o bujão no alojamento da embreagem para proteger da sujeira.

2. Toque nos pedais de freio para certificar-se de que o bloqueio do diferencial não está acionado.

OURX986,0000218 -54-16FEB04-2/4

3. Mova o reversor do lado esquerdo (A) para a posição NEUTRAL (NEUTRA).


A-Reversor Esquerdo

RXA0068272

OURX986,0000218 -54-16FEB04-3/4

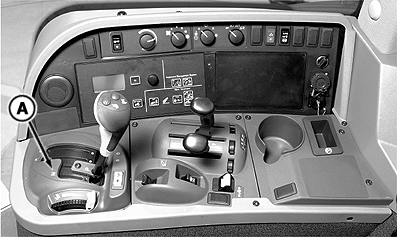

4. Para liberar o freio de estacionamento, mova a alavanca de grupos para a posição NEUTRAL (NEUTRA) (A).


A-Posição NEUTRAL (NEUTRA)

RXA0073749

Alavanca de Grupos

OURX986,0000218 -54-16FEB04-4/4
