Drenagem, Lavagem e Reabastecimento do Sistema de Arrefecimento

INTERVALO DE MANUTENÇÃO -
  INICIAL - 3 ANOS
  NORMAL - 2 ANOS *
*5 Anos ou 5.000 Horas se for utilizado o COOL-GARD da John Deere



1. Levante o capô.

causym CUIDADO: A liberação explosiva de fluidos do sistema pressurizado de arrefecimento pode causar queimaduras graves.

Desligue o motor. Apenas remova o tampão quando ele estiver frio o suficiente para ser tocado diretamente com as mãos. Afrouxe o tampão lentamente até o primeiro batente para liberar a pressão antes de retirá-lo completamente.

IMPORTANTE: Evite danos ao sistema de arrefecimento. Teste ou substitua os termostatos e a tampa do tanque de desaeração. Consulte seu revendedor John Deere.

2. Gire a tampa do tanque de desaeração (A) lentamente para aliviar a pressão. Retire o tampão.

3. Abra a torneira do dreno do radiador (B).

4. Remova os anéis O e o bujão de dreno do motor (C).


A-Tampão do Tanque de Desaeração

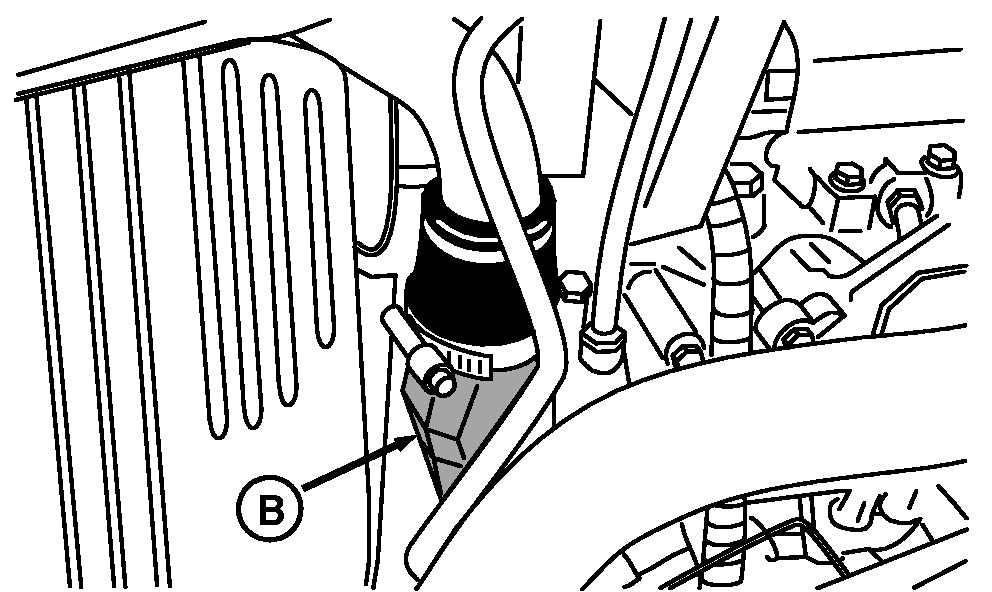

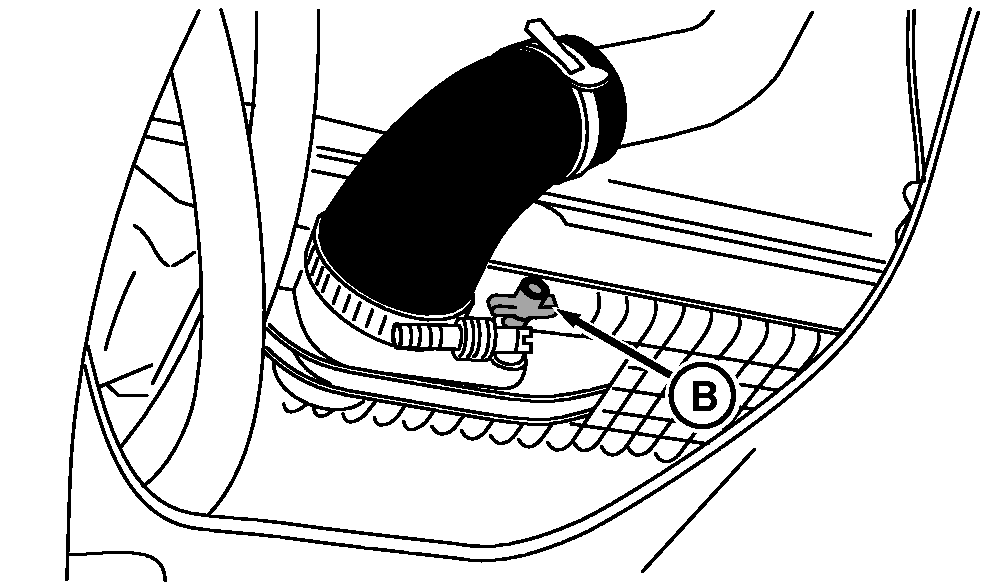

B-Torneira de Drenagem do Radiador

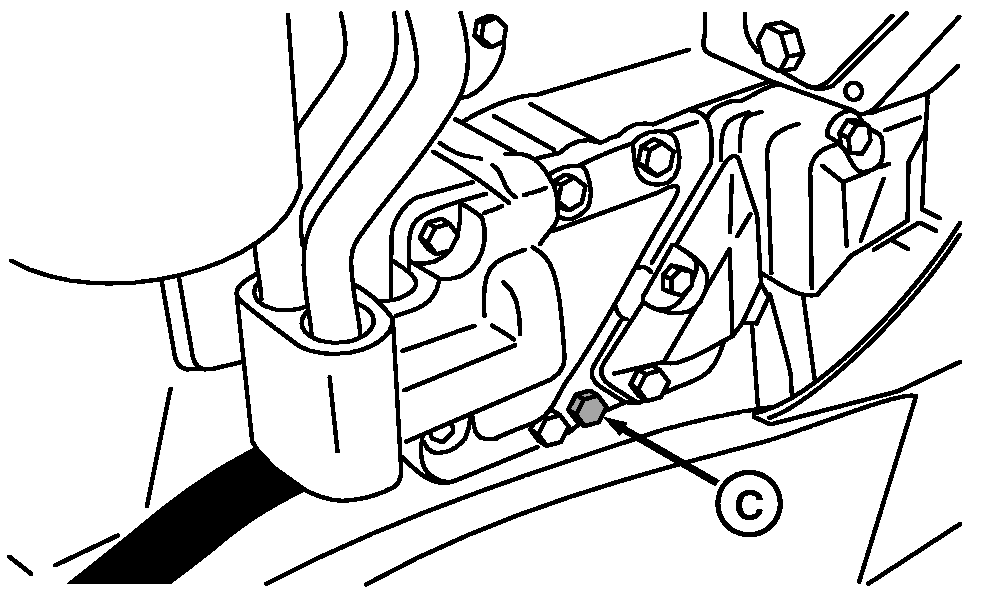

C-Bujão do Dreno do Motor e Anel O

TS281
RXA0068472
RXA0068473
RXA0068474

Bujão e Anel O (Lado Direito)

OURX986,0000221 -54-16FEB04-1/3

5. Remova os parafusos (A) e levante a blindagem do lado esquerdo dos parafusos prisioneiros de alinhamento.

6. Retire os três parafusos, a tampa (B), a junta e os termostatos.

7. Instale a tampa e a junta sem os termostatos. Aperte os parafusos de acordo com as especificações.

Especificação

Parafusos da Tampa do Termostato -Torque 48 N·m (35 lb-ft)

NOTA: Opere o aquecedor da cabine durante todo o procedimento.

8. Feche as torneiras de drenagem do radiador, instale o bujão de dreno do motor e o anel O e abasteça o sistema com uma solução de limpeza do sistema de refrigeração. Instale o tampão do tanque de desaeração e opere o motor até alcançar a temperatura de operação. Pare o motor e drene o sistema.

IMPORTANTE: Nunca despeje água fria ou líquido de arrefecimento no motor quente.

9. Repita a Etapa 8 usando água limpa.

10. Retire a cobertura do termostato e limpe a área de vedação.

11. Aplique vedante de silicone RTV na nova junta.

12. Instale termostatos, a nova junta e a tampa. Aperte os parafusos de acordo com as especificações.

Especificação

Parafusos da Tampa do Termostato -Torque 48 N·m (35 lb-ft)

13. Feche a torneira de drenagem e instale o bujão e o anel O. Encha o sistema com a solução, conforme especificado na seção Combustíveis, Lubrificantes e Líquido de Arrefecimento. Instale o tampão do tanque de desaeração e ligue o motor. O nível do líquido de arrefecimento deverá estar até a marca no tanque de expansão.

RXA0068475
RXA0068476

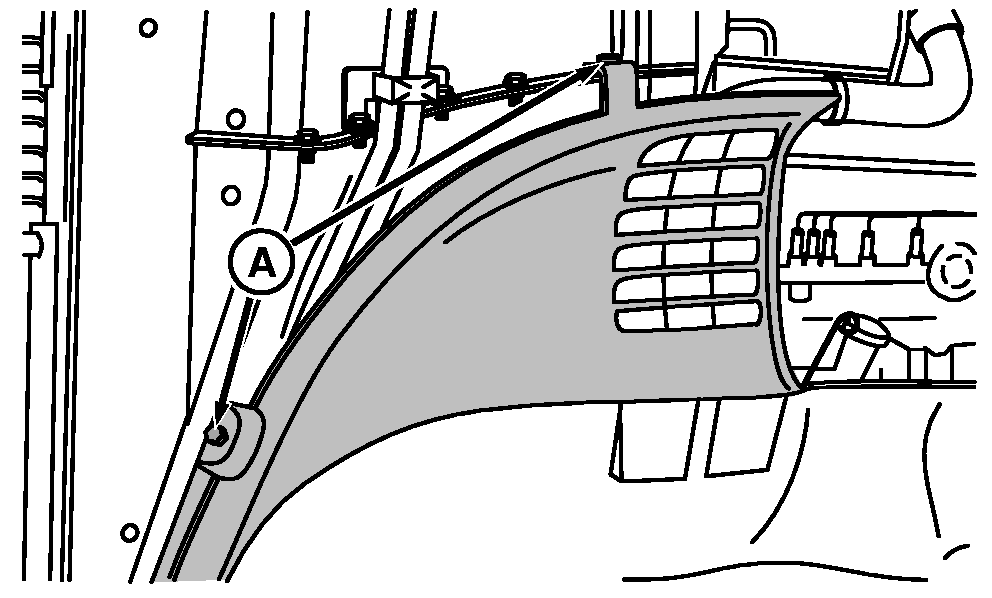

A-Parafusos
B-Tampa do Termostato

OURX986,0000221 -54-16FEB04-2/3

14. Instale a blindagem lateral e abaixe o capô.
